P1202-4 / P1302-4 set

EFT/バーストフィールド結合



概要

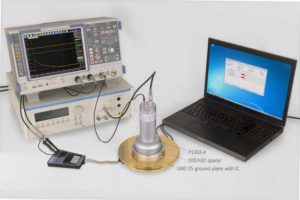

フィールドソースは、プローブセットEFT/バーストフィールドカップリングに含まれており、電気および磁気EFT/バーストパルスフィールドを生成します。これらのフィールドを使用してICを定義し、再現可能にパルスをかけることで、EFT/バーストパルスフィールドに対する免疫を確認します。この理由は、PCボードと電気機器のEFT/バースト免疫にあります。免疫はテストされます（IEC 61000-4-4）。テスト中、PCボードにカップリングされたEFT/バースト干渉によって、電気および磁気フィールドが生成されます。これらのフィールドはPCボードの表面に影響を与え、ICケースを貫通します。フィールドがICに侵入すると、妨害イベントが発生します。磁気または電気フィールドによるIC干渉は、IC上のEFT/バースト干渉の導入カップリングに加えて、妨害経路の重要な源です。プローブセットから、ICのEMC挙動に関する知識が得られ、これをPC基板の開発に活かすことができます。高額な再設計を避け、開発コストを削減します。さらに、IC EMCパラメータを決定するための試験手法の使用により、IC製造者はより効率的にICを開発することができます。試験セットアップにはICE1試験システムと外部デバイスが必要です。フィールドソースはEFT/バーストジェネレーター（IEC 61000-4-4）によって電力供給されます。納品にはHV FI-FI 1m RFケーブル（フィッシャーコネクタ-フィッシャーコネクタ）が含まれています。リクエストに応じて、接続がフィッシャーソケット-SHVソケットのRFケーブル（HV FI-SHV 1m）を注文することができます。
