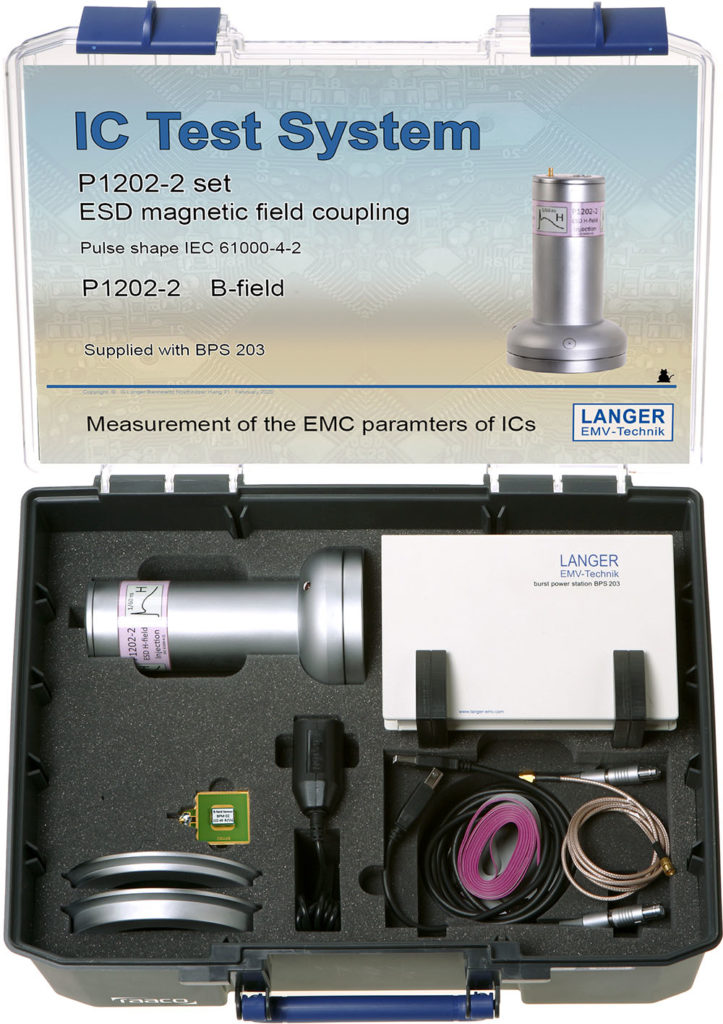

P1202-2 set

ESD磁場結合



概要

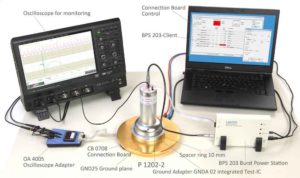

プローブセット ESD/磁場結合に含まれるフィールドソースは、磁気 ESD フィールドを生成します。このフィールドにより、IC が定義され、再現性のあるパルスが送られ、ESD フィールドに対する耐性が測定されます。これは、PC ボードと電気機器の ESD 耐性が理由です。耐性はテストされます (IEC 61000-4-2)。テスト中に、PC ボードにカップリングされた ESD 干渉によって電気および磁気フィールドが生成されます。これらのフィールドは PC ボードの表面に影響を与え、IC ケースに侵入します。フィールドが IC に侵入すると、干渉イベントが生成されます。磁気または電気フィールドによる IC 干渉は、IC 上の ESD 干渉の導通カップリングに加えて、重要な干渉源/干渉経路です。IC EMCの挙動について得られた知識は、アセンブリの開発に反映されます。これにより、高価な再設計が回避され、開発コストが削減されます。さらに、IC EMCパラメータを決定するための試験方法の使用により、IC製造者はICをより効率的に開発できます。試験セットアップにはICE1試験システムおよび外部デバイスが必要です。
