ネットワークアナライザー KC901R

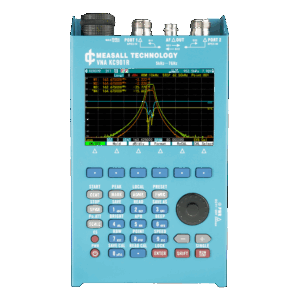

MEASALL デュアルポート ハンドヘルド ネットワークアナライザー KC901R 5kHz-7GHz

• 5KHzから7GHzの周波数範囲
• 伝送ダイナミックレンジ 100dB(4GHz)、90dB(7GHz)
• マルチキャリブレーションサポート
• 内蔵RFおよびAF生成器機能
• 60dB出力設定範囲
• 軽量で信頼性が高く、操作が簡単です。



KC901 デュアルポートネットワークアナライザの紹介ページはここをクリック製品ハイライト

• 5KHzから7GHzの周波数範囲
• 1Hzの周波数分解能
• 42dBの指向性（キャリブレーション後）
• 伝送ダイナミックレンジ 100dB(4GHz)、90dB(7GHz)
• マルチキャリブレーションサポート
• 内蔵RFおよびAF生成器機能
• 軽量で信頼性が高く、操作が簡単です。



製品の特徴

• S11/S12/S21/S22測定
• フェーズ/リターン ロス/VSWR/スミスチャート/インピーダンス測定結果表示
• スペクトル表示とフィールドモード
• 変調とレベル調整機能を備えたRF/AFジェネレーター
• TFカードにデータを保存する
• PCソフトウェア接続



技術的パラメータ

オブジェクト	条件	典型的なパラメーター					注
		KC901J	KC901K	KC901R	KC901T
測定速度	RBW=30kHz, per point	0.8ms					キャリブレーションがオンになっているとき、S21/S12の各スキャンポイントで前方と後方の両方向に1セットの測定が行われ、速度は半分に減少します。
	RBW=10kHz, per point	1ms
	RBW=6kHz, per point	1.2ms
	RBW=1kHz, per point	3ms
	RBW=10K,201pt per screen	0.2s
すべてのモードの出力レベル（最大ゲイン）	1MHz-4GHz	3dBm
	4GHz-6GHz			0dBm	0dBm
	6GHz-10GHz				-3dBm
	10GHz-22GHz
出力調整範囲		60dB
ノイズ　フロアー	1MHz-4GHz	-107dBm					RBW=1kHz
	4GHz-6GHz			-100dBm	-100dBm
	6GHz-22GHz				-90dBm
伝送測定のダイナミックレンジ	1MHz-1GHz	100dB					トランシーバーアイソレーションに相当する
	1GHz-4GHz	93dB
	4GHz-10GHz			90dB	80dB
	10GHz-22GHz
伝送測定の振幅不確実性	1MHz-10GHz	± (0.2+0.02L)					挿入損失はアイソレーションよりも20 dB以上小さいです。
	10GHz-22GHz	± (0.3 + 0.02 L)
返却損失の不確実性	3dB＜RL＜25dB	± (0.5 + 0.1 RL)					At <20dB
位相の不確実性	100kHz-1GHz	2°					戻り損失 <20dB
	1GHz-10GHz	5°				7°
	10GHz-22GHz
ポートのVSWR	1MHz-10GHz	1.5					静的値
トレーサーノイズ	RMS value	0.005dB					Loss <10dB
IFフィードスルー抑制		30dB
年ベースの周波数安定性		1ppm
供給電圧	DC	11V-32V (charger socket), 5V (Type-C port)
	AC 電源アダプター	105V-230V
	内部バッテリー	6.5V-8.4V
ダメージレベル	すべてのポート	DC15V, +20dBm
画面解像度		800×480px
寸法		200×114×46mm (L×W×T)
重量	バッテリー付きの機器	1.3kg
	標準構成の全パッケージ	2.5kg



パッケージの内容物

KC901R 1
User manual 1
Calibration certification 1
DC adapter 1
Strap 1
