概要

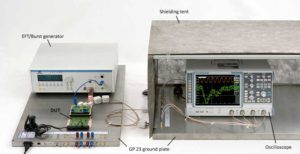

MPスコープ計測ステーションは、開発者の作業場でバースト/EFTまたはRFテスト中に敏感な計測機器用の移動可能なシールドルーム（シールドテント）です。計測機器（オシロスコープ、スペクトラムアナライザー）はシールドテント内に置かれます。干渉のある環境への接続は、シールドされたSMA-SMAケーブルと基板内のシールドトランジットを介して維持されます。計測機器は基板のフィルターを介して電源が供給されます。オシロスコープやスペクトラムアナライザーのような装置を電子機器のアセンブリで測定することは非常に一般的です。測定が干渉下で行われる場合、計測機器が干渉を受けやすくなるリスクがあります。測定装置の干渉を防ぐため、MPスコープ測定ステーションのシールドテントに設置されます。測定される電子機器の信号は、シールドされた接続を介してMPスコープ測定ステーションおよび測定装置に送信されます。必要に応じて、MPスコープ測定ステーションは、より高い作業スペース（900 x 500 x 650）mmが利用可能です。

技術的なパラメーター

減衰防護	45 dB - 50 dB / 30 MHz - 1 GHz
作業面（長さ x 幅）	(900 x 500) mm
重量	13,5 kg
サイズ(L x W x H)	(900 x 500 x 400) mm

システムインテグレーションサービス

ペリテックは、各種センサ、信号変換モジュール、リレー、通信機器などを活用し、お客様の計測・制御システムを最適に構成します。機器単体の提供にとどまらず、以下を含む一貫したシステムインテグレーションサービスを提供します。

• システム構成設計・機器選定支援
• LabVIEW・PXI・CompactDAQなど計測プラットフォームとの統合
• 制御盤設計・製作
• 信号整合・インターフェース設計
• ソフトウェア開発・自動試験シーケンス構築
• 現地導入・調整・保守対応

ペリテックの技術力と経験を活かし、試験・計測・制御システム全体の構築をサポートします。
