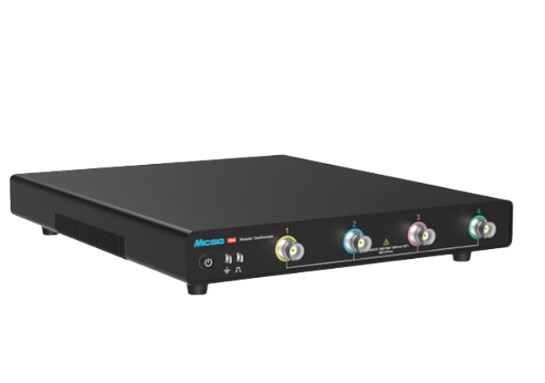

MICSIG社 MO3シリーズ 12ビット オシロスコープ

特長
・高分解能12ビットADC搭載
・周波数帯域： 500 MHz
・チャンネル数： 4
・最高サンプルレート： 3GSa/s　
・最大レコード長： 360Mポイント
・14インチ タッチスクリーンLCD

■柔軟な接続性とリモート制御機能

HDMIインターフェースを介して任意のディスプレイ機器に直接接続できるほか、LANポート経由でコンピュータに接続し、ソフトウェアやSCPIコマンドを使用してリモート制御やリモート試験を行うことが可能です。

■高速データ転送

最大10Gbpsのデータ転送速度を備え、統合的な二次開発の可能性を大きく広げます。コンピュータのデータスループットが十分であれば、MO3シリーズモジュール式オシロスコープは連続高速データ収集装置としても機能します。

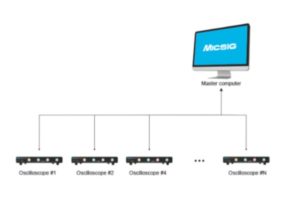

■マトリクス接続方式

ラックマウントでの設置や、複数台（N台）のマトリクス同期接続によって、より多くのアナログチャネル（4×N）を実現できます。

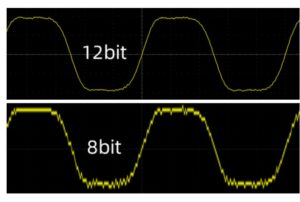

■12ビット垂直分解能

MO3シリーズは12ビット高分解能ADCを採用し、量子化レベルは最大4,096段階で、従来の8ビットADCの16倍の精度を実現します。これにより、波形の細部までより完全かつ明瞭に観測できます。

■ 極めて低いベースラインノイズ

MO3シリーズは、500MHz全帯域でベースラインノイズを80μVrms未満に抑え、回路デバッグや信号解析の過程で微小ながら重要な信号も正確に捕捉できます。

■大容量メモリと標準セグメントストレージ

360Mptsのメモリ深度を備え、2チャネル同時使用時でも記録容量が減少せず、大きな時間軸でも優れた信号忠実度を確保します。
標準のセグメントストレージは、限られたメモリ空間を複数の小さなセグメントに分割し、複数のトリガイベントを1つのメモリ領域に集約します。便利な解析・表示機能と組み合わせることで、自由な組み合わせ表示や個別表示が可能となり、解析や位置特定の精度と効率が向上します。「干し草の中の針探し」を可能にする機能です。

■ハードウェアデジタルフィルタ

ハードウェアデジタルフィルタにより、特定の周波数範囲内の信号成分を選択的に通過または遮断できます。これは、信号の特定周波数帯域の解析や、特定周波数成分の変化を観測する際に非常に有効です。

システムインテグレーションサービス

ペリテックは、各種センサ、信号変換モジュール、リレー、通信機器などを活用し、お客様の計測・制御システムを最適に構成します。機器単体の提供にとどまらず、以下を含む一貫したシステムインテグレーションサービスを提供します。

• システム構成設計・機器選定支援
• LabVIEW・PXI・CompactDAQなど計測プラットフォームとの統合
• 制御盤設計・製作
• 信号整合・インターフェース設計
• ソフトウェア開発・自動試験シーケンス構築
• 現地導入・調整・保守対応

ペリテックの技術力と経験を活かし、試験・計測・制御システム全体の構築をサポートします。
