mmW-SDR

ワイヤレス研究およびレーダーセンシング アプリケーション用のすぐに使えるプラットフォーム

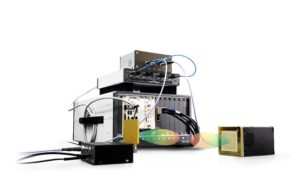

無線技術の進歩を加速するために構築されたmmW-SDR (ミリ波-SDR) は、ミリ波技術とSDR（ソフトウェア無線：Software Defined Radio）を統合した最新鋭のテストベッドです。このテストベッドのビームフォーマー、周波数コンバーター、SDR機能を活用することで、研究者やエンジニアは、5G FR2、ミリ波レーダーセンシング、ビームマネジメントなどのアプリケーションでミリ波技術の可能性を解き放ち、ワイヤレス イノベーションの未来を推進することができます。

主な機能とメリット

TMYTEKのmmW-SDRソリューションは、無線通信とセンシングの厳しい要件を満たすように設計されています。これらの分野ではスピードと精度が重要であることを理解しているため、高速ビーム切り替え時間、高速T/R切り替え時間、広いビームステアリング角という機能を優先しました。

高速ビーム切り替え時間
当社の標準的なT/Rモードの切り替え時間はわずか10 ns（GPIO）であり、迅速かつ効率的な送受信を実現します。

高速ビームステアリング時間
標準的なスイッチング時間はわずか2 ms（Ethernet）または2 μs（SPIインターフェース）であり、当社のソリューションは迅速かつ正確なビームフォーミングを可能にします。

広いビームステアリング角
TMYTEKの5Gビームフォーマーは、3Dビームフォーミングを提供します。ステアリング角度は垂直・水平ともに±45°です。

mmW-SDRで何ができるのか？

mmW-SDRは、5G FR2、O-RAN、レーダー通信、NTN（非地上系ネットワーク：None Terrestrial Network）、JCAS（Joint Communication and Sensing)、JCR（Joint Communication and Radar Sensing）、JRC2LS（Joint Radar Communication, Computation, Localization, and Sensing）など、さまざまな通信モードの研究や調査において創造力を発揮できるように特別に構築されています。 当社のmmW-SDRソリューションを研究に活用し、無線技術の進歩に貢献する、よりインパクトのある論文を発表してください。

5G FR2
ビームフォーミング、ビームマネジメント、ビームトラッキング、レイヤースプリッティング、MIMO、展開戦略など、5Gの先進的なトピックを調査

O-RAN テストベッド
ビームマネジメントとビームトラッキング、O-RANレイヤーの分割と調整、ネットワークスライシング、O-RU、O-DU、O-CUのプロトタイピングを探る

レーダーセンシング
スマートファクトリー、自律走行、生体工学など、さまざまな産業へのレーダーセンシングの応用を探る

チャネルサウンディング
マルチパス効果を最小限に抑え、フェージングや干渉などの無線通信の問題を解決

JCR/JCAS
通信とレーダーセンシングを組み合わせ、両システムの性能を向上させます

衛星通信と非地上系ネットワーク
3GPP R17では、非地上系ネットワーク（NTN: None Terrestrial Network）の時代が提案されていて、mmW-SDRはこの分野の基礎となる充分な柔軟性を持っています

5G ビームフォーマー
mmW-SDRプラットフォームは、当社のビームフォーマーと5G技術を用いた高度なビームマネジメントとトラッキングをサポートしており、高度なビームマネジメントとトラッキング機能の実験向けに28/39 GHz帯のビームフォーマーが含まれています。BBox Oneは4×4アレイアンテナを搭載した基地局、BBox Liteを1×4アンテナを搭載したUEとした研究に最適です。

広帯域周波数コンバーター

UD Box 5Gは、研究能力をミリ波周波数帯に拡張し、24～44 GHzのRFスペクトラム範囲、0.01～14 GHzのIF、最大800 MHzのIBW(瞬時帯域幅)をサポートし、高度な研究用途に優れたEVM性能を持っています。

ソフトウェア無線(SDR)
mmW-SDRプラットフォームは、使い慣れたSDRをUD BoxやBBoxに接続するだけで、ビームフォーミング、ビームステアリング、マルチGbpsスループット、FMCWレーダー、FR2展開などの高度なトピックも簡単に探求できます。

ソフトウェア
多言語サポートを備えた API の完全なセットは、SDR に簡単に統合できるミリ波UD BoxボックスとBBoxを制御します。NI Ettus X410を組み込むことで、LabViewとのさらに高いレベルの統合を実現します。OpenAirInterface（OAI）およびGNU Radioのサポートは、近日中に提供予定です。

NI Ettus USRP X410

NI Ettus USRP X410は、1 MHzから7.2 GHzの周波数を扱える強力なマルチチャネル・ソフトウェア無線機（SDR）です。4つの独立したTXおよびRXチャンネルを持つ2ステージ・アーキテクチャを提供し、それぞれ400 MHzの帯域幅を持ちます。TMYTEKとNI（ナショナルインスツルメンツ：National Instruments）は、最先端のmmW-SDRソリューションを提供するソリューションパートナーです。



システムインテグレーションサービス

ペリテックは、各種センサ、信号変換モジュール、リレー、通信機器などを活用し、お客様の計測・制御システムを最適に構成します。機器単体の提供にとどまらず、以下を含む一貫したシステムインテグレーションサービスを提供します。

• システム構成設計・機器選定支援
• LabVIEW・PXI・CompactDAQなど計測プラットフォームとの統合
• 制御盤設計・製作
• 信号整合・インターフェース設計
• ソフトウェア開発・自動試験シーケンス構築
• 現地導入・調整・保守対応

ペリテックの技術力と経験を活かし、試験・計測・制御システム全体の構築をサポートします。
