mmW-Coverage

mmWaveビームフォーミング、ダイナミックRIS、およびSDR統合による6G研究の強化



mmW-SDR

SDRベースのgNBとUEを使用することは、現場へのデプロイメントを計画する上で強力な方法です。TMYTEKのmmW-SDRテストベッドは、ミリ波技術とSDRを組み込んで、ネットワークにおけるビームフォーミング、ビームトラッキング、ビームマネジメントを実現しています。



XRifle

5G FR2は、低遅延で優れた信頼性を持つ5G超高速大容量通信（eMBB: enhanced Mobile Broadband）と5G高信頼低遅延通信（URLLC: Ultra-Reliable and Low Latency Communications）を実現します。しかし、ミリ波は大きな伝搬ロスに直面し、障害物によってブロックされることがあるため、効率的なコストで最適な信号範囲を実現することは困難です。TMYTEKのXRifleリフレクターは、再構成可能なインテリジェントサーフェス（RIS: Reconfigurable Intelligent Surface）であり、EM信号分布のカスタマイズ、デッドゾーンのカバー、コールドゾーンの作成が可能です。

XRifle Dynamic RIS

28 GHz FR2バンド向けに設計されたダイナミックに再構成可能なインテリジェントサーフェス（RIS）は、素子スイッチの正確な制御を通じて反射角度を実現します。これは、高周波数アプリケーションで卓越した性能を発揮し、60度の反射角度範囲を誇り、多彩の信号制御を可能にします。±60度のスキャン範囲を持つこのシステムは、広範な適応性を示します。また、1024ユニットを搭載し、信号伝送が強力で、最大4096ユニットまで拡張可能で、信号のカバレッジと反射の効率を向上させます。

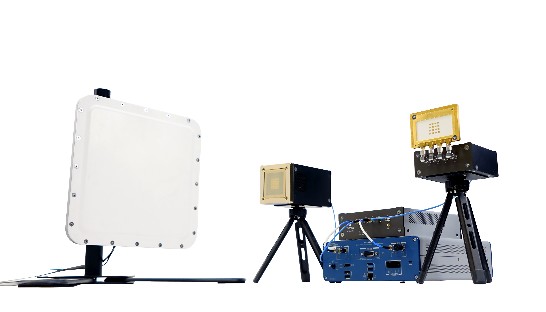

6Gテストベッド + RIS

6GテストベッドとRISは、先進的な6Gプロトタイピングのために、ミリ波ビームフォーマー、周波数変換器、ダイナミックRISを組み合わせています。USRPのようなSDRとシームレスに統合され、ビームフォーミング、ISAC/JCAS、RIS支援通信、リアルワールド展開をサポートします。FR2/FR3ビームフォーミングと周波数変換、リアルタイムRIS角度調整、6G、NTN、ISAC/JCAS、ミリ波に対応したSDR。

mmW-Coverageユースケース：屋内信号カバレッジの改善

内装ガラスやプリント基板に施された電磁表面（ES: Electromagnetic Surface）パターンは、異なる角度からミリ波の信号を再分配するため、通信事業者やシステムインテグレーターは信号のホットゾーンやコールドゾーンを素早く作成し、実際のミリ波デプロイメントをシミュレートすることが可能です。

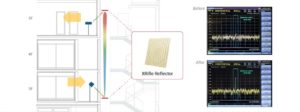

mmW-Coverageユースケース：信号クロスフロアの拡張

XRifleリフレクターは、ケーブルシャフトを通して異なるフロア間で信号を双方向に戦略的に延長することにより、商業ビル内の信号伝送の課題を解決します。設置後、信号は-90dBmから-60dBmに30dBm改善しました。
この使用例で、XRifle Reflectorがどのように階をまたいで信号を延長するかをご覧ください。





mmW-Coverage 使用例：XRifle Dynamic RIS

NI USRPを使用して信号ソースを生成し、信号はアップコンバージョンのためにUD Box 5Gを介して送信され、BBox Oneが送信端末として機能します。信号はOTA（Over-the-Air）方式で、入射角30度のXRifleリフレクターに伝送されます。 その後、信号はハイブリッドRISに向かって10度で反射され、0度の入射角で受信されます。その後、BBox Lite受信端に向かって50度でさらに反射されます。信号はUD Box 5Gを介してダウンコンバートされ、NI USRPで解析され、リアルタイムでEVM、スペクトラム、コンステレーション・ダイアグラムの変化を観測します。





システムインテグレーションサービス

ペリテックは、各種センサ、信号変換モジュール、リレー、通信機器などを活用し、お客様の計測・制御システムを最適に構成します。機器単体の提供にとどまらず、以下を含む一貫したシステムインテグレーションサービスを提供します。

• システム構成設計・機器選定支援
• LabVIEW・PXI・CompactDAQなど計測プラットフォームとの統合
• 制御盤設計・製作
• 信号整合・インターフェース設計
• ソフトウェア開発・自動試験シーケンス構築
• 現地導入・調整・保守対応

ペリテックの技術力と経験を活かし、試験・計測・制御システム全体の構築をサポートします。
