複数の 28 GHz ビームフォーマ を備えた4×4 MIMO テストベッド



BBox™ 8×8 Duoは、最新のIF対応フェーズドアレイビームフォーマーであり、BBox OneとUD Boxシリーズの特長を統合したコンパクトなソリューションです。

IF対応アーキテクチャ – 周波数変換とビームフォーミングを内蔵し、既存テストベッドとの統合を容易化。
MIMO & JCAS研究 – デュアル偏波8×8アレイによりFR2 MIMO検証が可能、通信とセンシングの統合（JCAS/ISAC）研究を推進。
高速ビーム制御 – NI USRP X410 GPIOを用いたサブマイクロ秒レベルのビーム切替でリアルタイム性を確保。
オープン研究プラットフォーム – API駆動型で、OAIやGNU Radioと事前検証済み、O-RAN対応の柔軟なプロトタイピングに最適。
本テストベッドは、FR2帯におけるMassive MIMO、ハイブリッドビームフォーミング、JCAS研究において、スケーラブルで精密、そして将来性のある基盤を提供します。

このソリューションは、MIMO、JCAS、RIS、スマートワイヤレス環境における未来のイノベーションを形作るため、今日の研究を支えるだけでなく明日の無線通信をリードするツールを提供するという、私たちのコミットメントを体現しています。

いまこそ行動のときです。世界的に6G研究が加速する中、IF対応MIMOプラットフォームやダイナミックRISソリューションを取り入れることで、ワイヤレス通信の未来を先導するためのアドバンテージを得られます。

デモやデータシートをご希望の場合は、ぜひご連絡ください。



構成



この 4×4 MIMO テストベッドは、4 台の BBox™ 8×8 Duo ユニットと 2 台の NI Ettus USRP X410 デバイスを統合し、先進的な無線通信試験のための強力なプラットフォームを提供します。



• MIMO 構成：4T4R構成をサポートし、各 BBox™ 8×8 Duo はデュアルポラリゼーション用に 1T1R を提供します。
• 同期：複数の BBox™ 8×8 Duo ユニットは NI Ettus USRP X410 のリファレンスクロック経由で同期され、正確なタイミングと協調動作を確保。
• 高速ビームステアリング：NI Ettus USRP X410 の GPIO インターフェースを使用してサブマイクロ秒のビームステアリングを実現し、リアルタイムで調整可能。
• 柔軟な制御：BBox™ 8×8 Duo ユニットは PC またはノートPCから LAN 接続経由で制御することもでき、ラボ環境での利便性を提供します。
• ソフトウェア対応：PC GUI および UHDドライバーに対応した API が用意されており、プログラミングや試験の自動化が可能。



このユースケースは、MIMO 試験やビームフォーミングアプリケーションにおいて、高性能なツールを求める無線通信の専門家、アンテナ設計者、RF エンジニアにとって理想的な参考例となります。



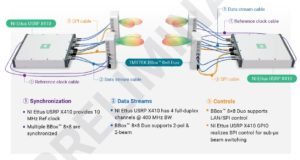

4×4 MIMO の機能ブロック

技術ハイライト

• FR2 MIMO OTA の実現：制御された FR2 環境で、デュアルポラリゼーション 8×8 フェーズドアレイを用いて、5G/6G のビームフォーミングおよび空間多重化を検証。
• 迅速なプロトタイピング：API アクセス可能で 3GPP 準拠のビーム管理により、MIMO 開発を迅速化。
• スケーラブルな MIMO アーキテクチャ：モジュラー設計により、SISO 構成から n×n MIMO アレイまで拡張でき、進化する研究ニーズに適応。
• 偏波ダイバーシティ：デュアルクロスポラリゼーションにより、多重経路環境や偏波選択的なシナリオでの試験を可能にし、実環境での関連性を確保。
• オープンソース対応：Python/API 制御による 5G FR2 プロトコル試験の事前検証済みで、OAI や GNU Radio とのシームレスな統合を実現。



BBox™ 8×8 Duo 仕様

• RF / IF 周波数 ：26-29 GHz / 5-8 GHz
• アンテナ素子数　： 8X8
• 偏波 ：デュアルポラリゼーション
• EIRP ：@P1dB：52dBm
• 走査角度：方位角 ±60°、仰角 ±30°
• 高速ビームステアリング：最大 1 μs（50 MHz 外部 SPI 制御時)
• DC 入力：12V/5A
• インターフェース：LAN/SPI
• 消費電力：送信 42 W @P1dB、受信 18 W @P1dB



システムインテグレーションサービス

ペリテックは、各種センサ、信号変換モジュール、リレー、通信機器などを活用し、お客様の計測・制御システムを最適に構成します。機器単体の提供にとどまらず、以下を含む一貫したシステムインテグレーションサービスを提供します。

• システム構成設計・機器選定支援
• LabVIEW・PXI・CompactDAQなど計測プラットフォームとの統合
• 制御盤設計・製作
• 信号整合・インターフェース設計
• ソフトウェア開発・自動試験シーケンス構築
• 現地導入・調整・保守対応

ペリテックの技術力と経験を活かし、試験・計測・制御システム全体の構築をサポートします。
