ベンチトップ・オシロスコープ　MHO3シリーズ　



モデル

MHO3-2504
MHO3-3504
MHO3-5004



型番	帯域幅	チャンネル	立ち上がり時間	リアルタイムサンプリングレート	メモリ長	ノイズ	波形キャプチャレート	インターフェース
MHO3-5004	500MHz	4	≤0.7ns					USB 3.0
MHO3-3504	350MHz	4	≤1ns	3GSa/s	360Mpts	＜81μVrms	230,000wfms/s	Host、USB
MHO3-2504	250MHz	4	≤1.4ns					Type-C



商品概要

・高分解能12ビットADC搭載
・周波数帯域： 250 MHz、350 MHz、500 MHz
・チャンネル数： 4
・最高サンプルレート： 3 GSa/s　
・最大レコード長： 360 M ポイント
・最高波形キャプチャレート： 230,000 wfm/s
・14インチ タッチスクリーンLCD
・寸法と重さ　400*280*35.8mm / 4.3kg

MHO3シリーズ高分解能オシロスコープは、垂直分解能12ビット、周波数帯域500MHz、サンプリング・レート3GSa/s、4アナログ・チャンネル、360Mポイント・メモリなど優れた性能を備え、壁/アーム・マウント可能な3.58cm薄型ボディ、比類のない波形表示をもたらす解像度1920 x 1200の14インチ・タッチスクリーンなど機能も優れています。



12ビット垂直分解能

MHO 3 シリーズは4096階調に量子化可能な12ビット高分解能ADコンバータを採用しています。
通常の8ビットADコンバータの16倍の分解能であり、波形の詳細をより包括的で明確に観測できます。



フレンドリーなユーザー・インターフェース

計測器専用のSigTestUI™ オペレーティング・システムを搭載しました。10年間のUI設計経験の蓄積により、
MHO3シリーズはすべてのユーザー・インターフェースを簡素化するために進化しており、新しいエンジニア
でも5分ですぐに使い方を習得できます。



完全な接続性

独自のMic-OPI™プローブ・インターフェイスはパッシブ・プローブの減衰比を自動的に識別し、
ワンクリックで自動校正を実施します。入力コネクタは標準的なBNCであり、USB 3.0ホスト、
USB Type-C、LAN、HDMI、トリガ出力なども備えています。



低ノイズ・フロア

MHO3シリーズのノイズフロアは500MHzフル帯域で80μVrms未満です。回路デバグのときにレベルが低いけど重要な信号を正確に捕捉できます。



深いメモリ長とセグメント記録

最大360Mポイントの深いメモリ長により優れた信号忠実度を実現します。深いメモリ長を複数の小さなセグメントに分割して波形を取り込むセグメント記録も可能であり、長期間にわたって波形を複数回取り込んで記録して解析のために後から再生することができます。

ハードウェア・デジタル・フィルタ

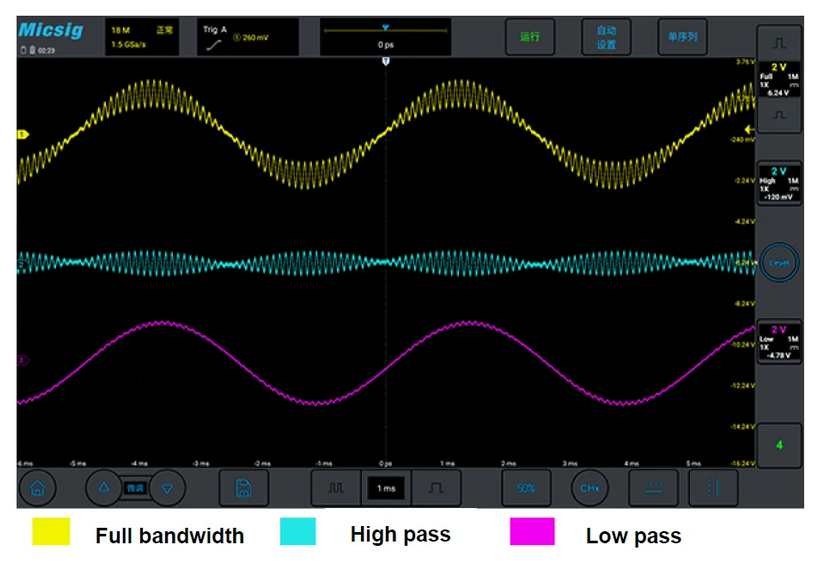

ハードウェアによるデジタル・フィルタで、特定の周波数範囲内の信号成分を選択的に通過またはブロックできるため、信号の周波数帯域を解析したり、周波数成分の変化を観察したりするのに非常に役立ちます。



包括的な選択が可能なプローブ

MHO3シリーズは、標準のパッシブ・プローブに加えて、光絶縁プローブ、高電圧差動プローブ、AC/DC電流プローブなど、すべてのMicsigプローブへの接続をサポートしており、組み合わせることでプローブとオシロスコープの性能を最大化できます。



製品一覧

式	MOIP100P	MOIP200P	MOIP350P	MOIP500P	MOIP800P	MOIP1000P
帯域幅	100MHz	200MHz	350MHz	500MHz	800MHz	1GHz
立ち上がり時間	≤3.5ns	≤1.75ns	≤1ns	≤700ps	≤438ps	≤350ps
CMRR	DC：180dB 100MHz：128dB	DC：180dB 200MHz：B122d	DC：180dB 350MHz：118dB	DC：180dB 500MHz：114dB	DC：180dB 800MHz：110dB	DC：180dB 1GHz： 108dB
出力電圧範囲	±2.5V	±2.5V	±1.25V	±500mV	±500mV	±500mV
ノイズ	<1.46mVrms			<450µVrms
入力 インピーダンス	1MΩ || 10pF
ディレイ	15.42ns (ファイバー長さ2m)			16ns (ファイバー長さ2m)
電源	USB Type-C、DC：5V
ゲイン精度	1%
コモンモード 入力範囲	60kVpk
ケーブル長	2m（カスタム可能）
