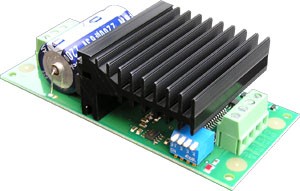

MD03 Hブリッジ　DCブラシモーターコントローラー 24V 20A I2C/RCアンプ互換/アナログ信号制御





商品説明
イギリスDevantech社の製品。DC5V～24V 電流20AまでのDCブラシモーターの制御が行えるモーターコントローラーです。I2C、RCのアンプ互換、電圧入力の各モードで回転方向・速度制御ができます。
I2Cモードは、Arduino、Raspberry Piでのモーター制御に便利です。



I2C通信モード
I2Cでホスト(CPU、マイクロコントローラー、USB I2C変換器等）と接続しますので、数本の信号線を接続するだけで済みます。SCLは、最大1MHzです。アドレスを変更することもできますので、ひとつのバスに最大８個接続して使用することができます。また、I2Cですのでほかのデバイスも接続できます。
I2Cモードは、Arduino、Raspberry Piでのモーター制御に便利です。



RC（アンプ互換）モード
RC（ラジオコントロール）のアンプ（スピードコントローラー、ESC）と同じように使うことができます。RCプロポの受信機につないで使うことができます。また、RCサーボ制御信号と同じPWMですので、RCサーボコントローラーにつないで使うこともできます。20msの基準パルスに対して、1500μsのパルス幅で停止、1100～1900μsの範囲で値に応じて、回転方向・速度が変化します。
また、正常なパルスが入力されない場合、モーターを停止させる、RC Mode With Timeoutモードもあります（通常RCのアンプはこの動作）。
ただし、RCカーのアンプとしてはお勧めできません。RCカーでよく使われているモーターRS-540は、ストール（過負荷で停止）時の電流は70Aにもなります。RS-380PHでしたら、規格内です。



アナログ 0-2.5-5Vモード
DC0～5Vの電圧入力により、モーターの回転方向・速度を変化させることができます。2.5Vで停止し、2.5V超で正転、2.5V未満で逆転します。



アナログ 0-5Vモード
電圧入力DC0～5Vで速度を制御し、回転方向信号を別に与えます。



加減速制御が可能
I2Cモードでは、加減速時間を設定することができます。



温度リミッター内蔵
モジュールの温度が高くなりすぎると自動的に電力を制限し、発熱を抑えます。



仕様
モーター電源電圧　DC5～24V
モーター最大電流　20A
ロジック用電源（モーター用と別に接続） DC5V
寸法 113mm × 52mm × 30mm
Hブリッジ制御IC L6384
スイッチング素子　MOSFET
