LINテスター*

シンプル・高速・高信頼性



LIN（ローカル・インターコネクト・ネットワーク）は、インテリジェントデバイスを接続するための低コストの単線シリアルネットワーキング規格であり、自動車産業で最も一般的で、車両部品間の通信を可能にします

製品検証の一環として、製品の相互運用性を確保するために、プロトコル仕様に対する製品の適合性を検証することが重要です。プロトコルや製品の複雑さが増すにつれて、プロトコルインターフェースの検証にかかる時間も増加し、その結果RTM（市場投入までの時間）が短くなります。従来の方法でプロトコル適合性テストを行うには、多くの時間と労力が必要です。

SolitonのLINプロトコル検証ツールは、NIのPXIプラットフォームを使用した市販の検証ツールで、デバイスがLINプロトコルのタイミングおよび電気的仕様を満たしているかどうかを検証するのに役立ちます。このツールは、デバイスがさまざまなLINの障害や例外に対して許容できる範囲や回復能力を検証することもでき、包括的なレポートを提供します。利用者によると、この自動化されたLINプロトコル検証ソリューションを使用することで、テスト時間や検証時間が数日から数時間に短縮されたと報告されています。



技術文書

SolitonのLIN検証スイートは、NIのPXIプラットフォームを使用した市販の検証ツールで、デバイスがLINプロトコルのタイミングおよび電気的仕様に準拠しているかを検証するのに役立ちます。以下のコンポーネントが含まれています。

• NI PXIe 657x – PXIeシャーシ用のデジタルパターン生成カード​
• オシロスコープ – 電圧測定用​
• Soliton LIN バリデーションスイートソフトウェア（Windows OS対応、Win 10）



ハードウェア

SolitonのLIN検証スイートはNI – PXIプラットフォームに基づいており、以下のNI部品構成には検証を実行するために必要なハードウェアが記載されています

• シンプルな構成
• スケーラブルな構成
• 低コストな構成

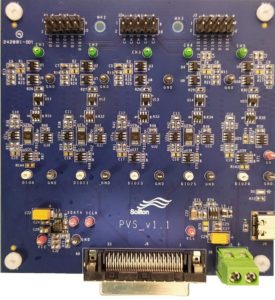

このソリューションには、信号調整のためにカスタムインターポーザーボードも必要です。

DUTはバーグコネクタを通して接続できます。



サポート＆トレーニング

I2C検証スイートの典型的なユーザーベース

• 半導体業界のデザインエンジニア、テストエンジニア、ポストシリコン検証エンジニア、エンジニアリングマネージャー、バリデーションマネージャー、ラボマネージャーなど
• CANインターフェースを持つチップのポストシリコン検証
• CANデバイスを製造する半導体チップメーカー
• CANインターフェースを持つ製品を製造する製品メーカー



システムインテグレーションサービス

ペリテックは、各種センサ、信号変換モジュール、リレー、通信機器などを活用し、お客様の計測・制御システムを最適に構成します。機器単体の提供にとどまらず、以下を含む一貫したシステムインテグレーションサービスを提供します。

• システム構成設計・機器選定支援
• LabVIEW・PXI・CompactDAQなど計測プラットフォームとの統合
• 制御盤設計・製作
• 信号整合・インターフェース設計
• ソフトウェア開発・自動試験シーケンス構築
• 現地導入・調整・保守対応

ペリテックの技術力と経験を活かし、試験・計測・制御システム全体の構築をサポートします。
