LFS-B3

スキャナープローブ 100 kHz から 50 MHz まで



概要

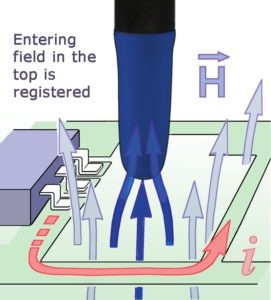

HフィールドプローブLFS-B 3の測定コイルはシャフトに垂直に取り付けられています。プローブの先端を垂直に使用することで、測定対象のアセンブリやデバイスに直接正しく配置することができます。これにより、大型のスイッチングコントローラの間など、通常アクセスが難しい印刷回路基板の表面の特定の場所で使用することが可能です。LFS-B 3は、開発中に磁場を測定するためにスキャナーで使用する受動的近接場プローブです。LFS-B 3は、測定対象から発生する磁場線を90°で検出します。側面からプローブに入る磁場線は検出されません。近接場プローブは小さく、扱いやすいです。電流を減衰させるシースがあり、したがって電気的に遮蔽されています。50 Ω入力を持つスペクトルアナライザーやオシロスコープに接続できます。Hフィールドプローブには50 Ωの内部終端抵抗はありません。



技術的なパラメータ

周波数帯	100 kHz ... 50 MHz
解像度	≈ 2 mm
プローブヘッドの寸法:	Ø ≈ 4 mm
コネクタ - 出力	SMA, male, jack



周波数応答 [dBµV] / [dBµA/m]

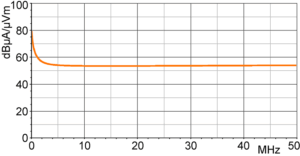

Hフィールド補正曲線 [dBµA/m] / [dBµV]

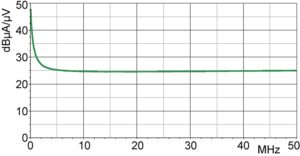

補正曲線 [dBµA] / [dBµV]
