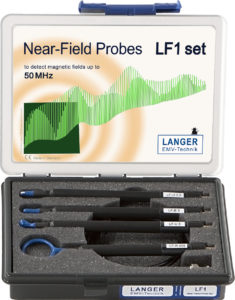

LF1 set

近接場プローブ 100 kHz から 50 MHzまで

概要

LF1近接プローブセットは、開発プロセス中の電子機器における長波、中波、短波周波数の放出を測定するための4つのシールド近接プローブで構成されています。LF1セットのプローブヘッドは、個々のピン、大きなコンポーネント、およびアセンブリ上での電磁干渉源の段階的検出のために設計されています。最初に、アセンブリの電磁干渉は、LF-R 400プローブによって最大10cmの距離から検出されます。次に、LF-B 3、LF-U 5、LF-U 2.5などの高解像度プローブを使用して、干渉の源をより正確に検出します。私たちの近接プローブは小さくて便利です。電流減衰シースがあり、したがって電気的にシールドされています。これらは、50Ω入力のスペクトラムアナライザーまたはオシロスコープに接続できます。Hフィールドプローブには、50Ωの内部終端抵抗がありません。

技術的なパラメーター

周波数範囲	100 kHz ... 50 MHz
コネクター	SMB, male, jack
重量	200 g
サイズ (L x W x H)	(17.5 x 14 x 3.5) cm
