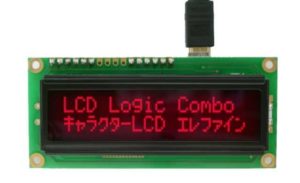

LCD Logic Combo USB接続キャラクターLCD 16桁2行　黒地赤文字 LCDモジュール付き

パソコンにUSBで接続
パソコンにUSBで接続し、ユーザープログラムにより、表示制御を行うことができます。

HD44780コントローラー互換
キャラクターLCDのデファクトスタンダードとなっていますHD44780コントローラー互換のLCDを使用しています。

HIDとして動作
パソコンにUSBで接続すると、USBキーボート等と同じ、HID(Human Interface Device)として動作しますので、別途ドライバーをインストールする必要がありません。
プログラムは、USB HIDに対する書き込みを使用します。
Vender ID (16進数）　16C0
Product ID (16進数）　05DF
コマンドは、Feature Reportに対する書き込みで送信してください。通常のInput、Outputへの書込みでは、動作しません。

Linux、MacOSでも使用可能
上述のとおり、HIDとして動作するため、Windowsに限らず、Linux、MacOSでも使用できます。
HID APIを使用すると、比較的簡単にプログラムの作成ができます。HID APIは、Windowsでも使用できます。Visual C++でネイティブプログラムを作成する場合は、HID APIのほうが使いやすいです。
プログラムは、13バイトのバイト(unsigned char)型の配列を用意し、１番目の要素は0固定で、２番目以降に表示する文字コードなどを入れ、Featureに対して出力してください。

専用マネージドDLLを用意
専用のマネージドDLLが用意されていますので、Visual Basic および、Visual C# 2005以降で使用する場合、参照を設定するだけで各メソッドを使用することができます。また、Visual C++ 2005以降の C++/CLI でも使用できます。

TTLレベルのUART通信
TTLレベルのUART通信（シリアル通信）にも対応していますので、PIC、AVR、Arduinoなどのマイクロコントローラーで使用することも可能です。RX,TXだけですので、I/O2点のみで済み、I/O端子の節約になります。

バックライト、コントラストも制御可能
バックライト、コントラストもプログラムで制御することができます。
カタカナの表示も可能
半角カナの文字コードを出力すると、カタカナの表示も可能です。

コマンドライン用プログラムを用意
プログラムを作成しなくてもWindowsのコマンドプロンプトから使えるよう、当店でコマンドラインで動作するプログラムを作成しました。HID APIを使用しています。展開してできたファイルhidapi.dllをlcdset.exeと同じフォルダーに入れて使用してください。コマンドライン用プログラムダウンロード

使い方
コマンドlcdset.exe の後に引数として表示する文字（半角）を指定してください。スペースが含まれる場合は、""で囲ってください。引数を入力しない場合、全ての文字が消去されます。
使用例
lcdset "Hello World!"

仕様
寸法 幅80mm×高さ36mm×厚さ20mm
重量 45g

液晶モジュール　DENSITRON LWM1602B-ER-HNF
USB接続　USBミニコネクター
　USBケーブルは付属しておりません。
