MEASALL 短波方向探知アンテナ KC980R 20k-400M



短波方向探知アンテナ KC980R 20k-400M



詳細

KC980Xは、一貫したハンドルデザインを特徴とする方向性アンテナのシリーズを表します。これらは主にスペクトラムアナライザーや偵察受信機のアクセサリーとして使用され、送信機検出、無線方向探査、近接場電磁干渉（EMI）トラブルシューティング、および特定のモデルにおける電界強度測定などのアプリケーションをサポートします。このシリーズは広い周波数範囲、適度なサイズ、持ち運びの容易さ、および堅牢な構造が特徴で、屋内外の環境でのハンドヘルド使用に適しています。

現在、KC980Xシリーズには以下のモデルが含まれています。

モデル	タイプ	周波数範囲
KC980A	Shielded Loop	9kHz~100MHz
KC980R	Shielded Loop	20kHz~400MHz
KC980B	Hybrid Loop	20~200MHz
KC980S	Hybrid Loop	30~350MHz
KC980C	Hybrid Loop	50~500MHz
KC980D	Log-Periodic	350MHz~9GHz



1.KC980A と KC980R

両方は電場への応答が最小限である純粋な磁場アンテナです。2つの拡張モデル、AとRの主な違いはループのサイズにあります。シールドループアンテナは広い周波数範囲の磁場に応答し、ハイブリッドループや他のタイプよりも低周波数（例えば、30 MHz以下）での性能が良好です。しかし、高周波数では、磁場アンテナは一般的に電場アンテナよりも利得が低くなります。したがって、KC980AおよびKC980Rは主に低周波電磁波の検出に使用されます。

シールドループアンテナには、厳密に定義された名目周波数範囲は存在しません。使用可能な周波数は、元の電磁場の強さ、必要な感度、および望ましいアンテナの指向性によって異なります。低周波数では、「小さなアンテナ」として振る舞うため、周波数が低下するにつれて利得が減少します。しかし、電磁放射が十分に強ければ、十分な受信レベルを達成することができます。このタイプのアンテナは高い定在波比（SWR）を示し、送信には適していません。



方向性

低周波数では、アンテナ面と平行な方向において、KC980A/Rはほぼ全方向性のアンテナとして動作し、円盤状の放射パターンを持ちます。方向探知に使用する際には、前面と背面を区別することに注意を払う必要があります。約15MHzから、アンテナ面の放射パターンは分裂し始め、前のローブが大きく、後ろのローブが小さくなり、方向探知に有利です。アンテナ面に垂直な方向では、パターンは8の字型を取り、主なローブは放射状に外向きに指しています。したがって、アンテナを垂直に配置すると、水平方向の方向探知に使用でき、平らに置くと信号の挙動角を大まかに推定することができます。

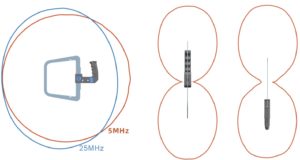

下の図はKC980A/Rの方向性を示しています。ユーザーはこれらの特性に基づいて経験をまとめるべきです。

ワシントンDC近くから、アンテナは高い周波数まで上記の指向性を維持します（ローブの形状にいくつかの変化が見られます）。周波数が上昇し続けると、放射状のパターンも分割され、徐々にアンテナの平面に垂直な8の字の形状になり、主ローブが軸に沿って配置されます。

放射状パターンが分裂する頻度はループの周囲長に依存します：KC980Aでは約300 MHz、KC980Rでは約400 MHzです。高周波数では、KC980A/Rは磁場アンテナのままです。

理論的には、KC980RとKC980Dのアンテナだけで低周波数から9GHzまでの範囲をカバーできるため、近距離検索や中程度の感度要件のあるアプリケーションに便利です。

しかし、KC980AおよびKC980Rは、短波帯域でのみ顕著な利得の利点を示します。40 MHz以上では、KC980BおよびKC980Cが意図した方向でより高い利得を提供し、滑らかな利得応答と心臓形放射パターンを持っています。したがって、条件が許す場合や信号が弱い場合は、より適したアンテナを選択することが推奨されます。



増幅幅

以下の表は、同じ電気的に小さい送信アンテナから信号を受信しているときのKC980S、KC980A、およびKC980Rアンテナの近接受信信号レベル（dBm）を示しています。測定は、典型的な大きな屋内環境で行われました。低周波数において、KC980AとKC980Rが明らかに優位であることがわかります。

周波数	KC980S	KC980R	KC980A
50MHz	-45	-53	-52
20MHz	-61	-56	-53
10MHz	-78	-68	-65
5MHz	-86	-78	-72
1MHz	-108	-102	-97



下の表は10メートルの半無響室で測定された受信信号レベルを示しています。ここでは、2つの同一のアンテナが送信アンテナと受信アンテナとして機能しています。それらは整列され、2メートルの高さで10メートル離れて配置されています。低周波アンテナのゲインを測定するための正確な方法が不足しているため、これらのデータは参考のためのものです。

周波数 MHz	出力電力 dBm	受信レベル (dBm)		理論上のゲイン値(dBi)
		KC980A	KC980R	KC980A	KC980R
1	17	-129.8	-136.0	-77.2	-80.3
2		-122.1	-132.5	-70.3	-75.5
5		-109.5	-120.4	-60.0	-65.5
10	16	-94.5	-103.2	-49.0	-53.4
15		-87.6	-94.7	-43.8	-47.4
20		-83.4	-89.2	-40.5	-43.4
30		-73.7	-81.4	-33.9	-37.7
50		-76.9	-75.6	-33.2	-32.6
100		-70.1	-87.6	-26.8	-35.6
200		-49.9	-67.5	-13.7	-22.5
300	12	-31.5	-46.5	-0.8	-8.3
400		-43.2	-40.2	-5.4	-3.9



機械的パラメータ

名称	KC980A	KC980R	注記
寸法/mm	370×310×27	303×230×27	ケーブルを除く
ケーブル長/m	1.35	1.35	ハンドル表面から測定
実重量/g	330	300	ケーブルを含む
包装サイズ/mm	600×410×150	365×265×85	1カートンに2pcsづつ
総包装トータル重量/kg	2.5kg	1kg	カートンごと1個

注意: パラメータにはランダムに誤差があり、参考用のみです。
