Raspberry Pi®用IEPE測定DAQ HAT

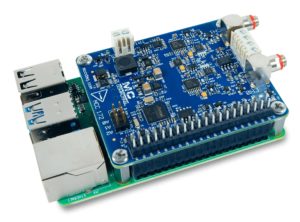

MCC 172: Raspberry Pi®用IEPE測定DAQ HAT



概要

Measurement Computing Corporation (MCC)とData Translation (DT)のDAQ製品は、現在Digilentのテストおよび計測ソリューションの一部となっています。MCCとDTは、使いやすく、統合しやすく、サポートしやすいデータ収集ソリューションを供給します。MCC 172 IEPE測定DAQ HATは、加速度計やマイクロフォンのようなIEPEセンサーから音と振動を測定するための二つのチャンネルを備えています。各チャンネルには24ビットのA/Dコンバーターがあり、最大サンプリングレートは51.2 kS/s/chです。また、最大8つのMCC HATを1台のRaspberry Piにスタッキングすることができます。すべてのDAQ HATにはC/C++®およびPython™の例とオープンソースライブラリが含まれています。また、包括的なAPIおよびハードウェアのドキュメントも提供されています。MCC DAQ HATシリーズには5つのデバイスがあります。モデルは電圧入力、熱電対入力、IEPEベースのセンサー入力、アナログ出力、デジタルI/Oを備えており、ユーザーはRaspberry Piベースのマルチファンクションデータロガーソリューションを構成することができます。MCC 172にはRaspberry Piは含まれていません。OEM/組み込み顧客の皆様 - ボリューム価格やアプリケーションに関するサポートについては、専任のアプリケーションエンジニアにお問い合わせください。さらに多くの製品を提供するOEMボード専用ページをご覧ください。



特徴

• 二つのIEPE入力
• 2つの24ビット、51.2 kS/sのA/Dコンバータ（チャンネルごとに1つ）
• ±5 VでACカップリングされている
• OEMサポート用の10-32およびねじ端子接続
• 複数のボード間での同期ADC変換
• オンボードサンプルバッファは高速取得を可能にします
• 外部デジタルトリガー入力



製品コンプライアンス

• HTC: 8471809000
• ECCN: EAR99
