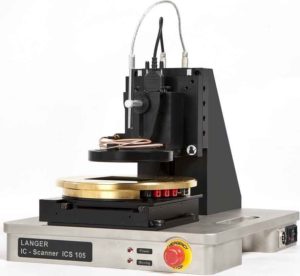

ICS 105 セット

ICスキャナー4軸位置決めシステム



概要

ICS 105 ICスキャナーは、ICの上で高周波近接場の測定を可能にします。使用するICR近接場マイクロプローブに応じて、磁場または電場が50〜100µmの測定解像度で測定できます。このプローブは、磁場の方向を特定するために自動的に回転させることもできます。オプションとして、ICS 105スキャナーは、UH-DUTユニバーサルホルダーとSH 01プローブホルダーを組み合わせて、小型アセンブリの上での測定にも使用できます。ICスキャナーは、ICに対するESDまたはEFT耐性試験のために、いくつかの簡単なステップでセットアップできます。



技術的なパラメータ

供給電圧	110 / 230 V
インターフェース	USB
最大移動範囲	(50 x 50 x 50) mm; α-Rotation ±180°
最小ステップサイズ	(10 x 10 x 10) µm; α-Rotation 1°
位置決め速度	(10 x 10 x 5) mm/s; α-Rotation 90°/s
重量	23 kg
サイズ(L x W x H)	(350 x 400 x 420) mm



サポートされているスペクトラムアナライザー

以下のリストには、ChipScan-Scannerによってサポートされているすべてのスペクトラムアナライザー、適切なサポートインターフェース（RS232、GPIB1、Ethernet）、ファームウェアのバージョン、および特定のモデルに関する追加の重要な注意事項が含まれています。リストに自分のスペクトラムアナライザーが見つからない場合は、以下のメールアドレス mail@langer-emv.de を使用して、利用可能なオプションについて営業チームにお問い合わせください。私たちはドライバーの開発に大きな努力をしており、集中的にテストを行っています。特定のスペクトラムアナライザーモデルに対して異なるファームウェアが利用可能なため、これらのリストにあるすべてのスペクトラムアナライザーがエラーなく動作することを100％保証することはできません。
