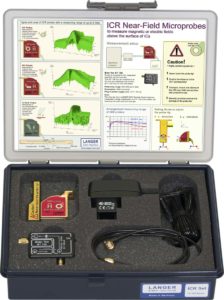

ICR HV500-75 set

近接場マイクロプローブ 200 kHz - 1 GHz



概要



近接場マイクロプローブは、高解像度の磁気近接場測定のために設計されています。ICR Hプローブを使用して、以下の測定を行うことができます：

• IC IEC 61967-3による表面スキャン
• ICを介したボリュームスキャン
• ピンスキャン



ICR RFプローブヘッドの測定コイルは測定面に垂直に配置されています。プリアンプはプローブハウジングに統合されており、バイアスティーによって電源供給されています。ICR近接場プローブは納品前に品質チェックを受けます。異なる基準配置測定が行われ、その結果に基づいて補正線が生成されます。三種類の補正線が決定されます - 標準化された補正線、Hフィールド補正線、および電流補正線。



注意: ICRプローブはその構造上、衝撃に敏感であり、輸送および取り扱いのために保護キャップが付いています。



技術的なパラメータ

周波数範囲	200 kHz ... 1 GHz
解像度	300 µm
内径	500 µm



周波数応答

測定原則

デザイン・ビュー１

デザイン・ビュー2

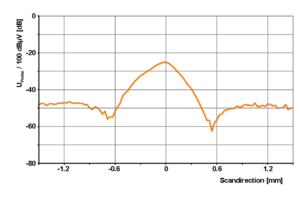

トランスバースプロファイル
