ICR HV500-6 set

近接場マイクロプローブ 2 MHz - 6 GHz

概要

近接場マイクロプローブは、磁気近接場の高解像度測定のために設計されています。ICR Hプローブを使用して、以下の測定を行うことができます：ICに基づくIEC 61967-3による表面スキャンICによる体積スキャンピンスキャンICR RFプローブヘッドの測定コイルは、測定面に垂直に配置されています。プリアンプはプローブハウジングに統合され、同梱のバイアスティーによって電源が供給されます。ICR近接場プローブは、納品前に品質チェックを受けます。さまざまな基準設定測定が行われ、その結果、補正ラインが生成されます。3種類の補正ラインが決定されます－標準化補正ライン、Hフィールド補正ライン、および電流補正ライン。注意：ICRプローブは構造上衝撃に敏感であり、輸送と取り扱いのために保護キャップが付属しています。



技術的なパラメータ

周波数範囲	2 MHz ... 6 GHz
解像度	300 µm
内径	500 µm

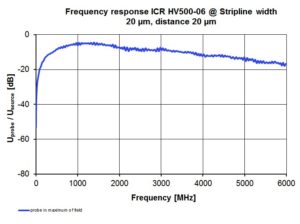

周波数応答

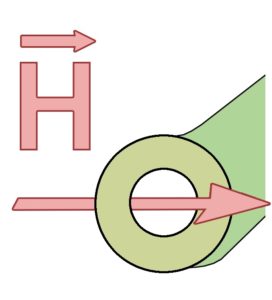

測定原則

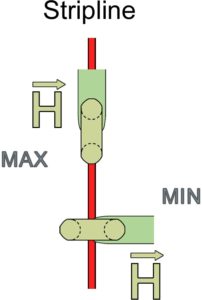

デザイン・ビュー1

デザイン・ビュー2

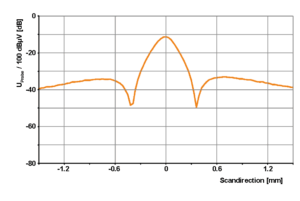

トランスバースプロファイル

参照物を使用した測定

近接場マイクロプローブは、その設計と高い小型化の度合いにより、型系列内で伝送特性に違いを示すため、基準物体の上での測定が必要です。この目的のために、マイクロプローブはストリップライン上で測定されます。こうすることで、あらかじめ定義された値における伝送特性を決定することができます。顧客には、注文した各マイクロプローブに対して証明書が提供され、対応する近接場マイクロプローブの特性が説明されます。
