ICR HV100-27 set

近接場マイクロプローブ 1.5 MHz - 6 GHz



概要



近接場マイクロプローブは、高解像度の磁気近接場測定のために設計されています。ICR Hプローブを使用して、以下の測定を行うことができます：

• IEC 61967-3に従ったICによる表面スキャン
• ICを介したボリュームスキャン
• ピンスキャン



ICR RFプローブヘッドの測定コイルは測定面に垂直に配置されています。プリアンプはプローブハウジングに統合されており、バイアスティーによって電源供給されています。ICR近接場プローブは納品前に品質チェックを受けます。異なる基準配置測定が行われ、その結果に基づいて補正線が生成されます。三種類の補正線が決定されます - 標準化された補正線、Hフィールド補正線、および電流補正線。

注意: ICRプローブはその構造上、衝撃に敏感であり、輸送および取り扱いのために保護キャップが付いています。



技術的なパラメーター

周波数範囲	1.5 MHz ... 6 GHz
解像度	60 µm
内径	100 µm

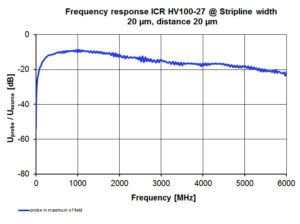

周波数応答

測定原則

デザイン、ビュー1

デザイン、ビュー2

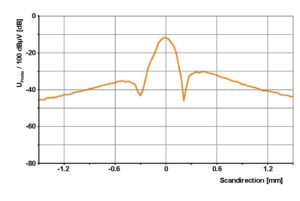

トランスバースプロファイル
