ICR HH500-6 set

概要

このプローブは、高解像度で磁界の近傍を測定することを目的として設計されています。ICR H プローブを使用することで、以下の測定が実施可能です。

• IEC 61967-3 に基づく IC を用いた表面スキャン
• IC によるボリュームスキャン
• ピンスキャン

ICR RFプローブヘッドの測定コイルは、測定面に対して水平に配置されています。プローブハウジングにはプリアンプが内蔵されており、バイアスTから電源が供給されます。ICR近接場プローブは出荷前に品質検査を受けます。さまざまな参照設定での測定が行われ、結果として補正線が生成されます。2種類の補正線が決定されます — 標準化補正線とHフィールド補正線です。

注意: ICRプローブは構造上衝撃に敏感であり、輸送および取り扱いの際には保護キャップが付属しています。

テクニカルパラメーター

周波数帯	2 MHz ... 6 GHz
解像度	300 µm
内径	500 µm

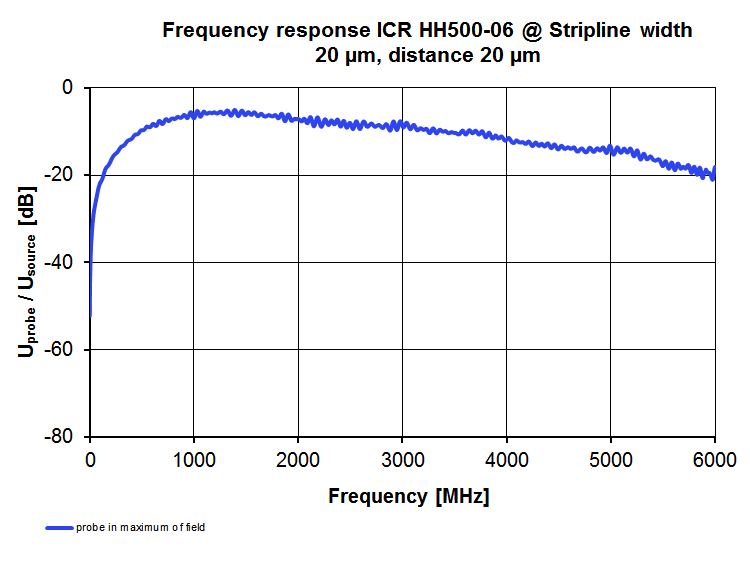

周波数応答
