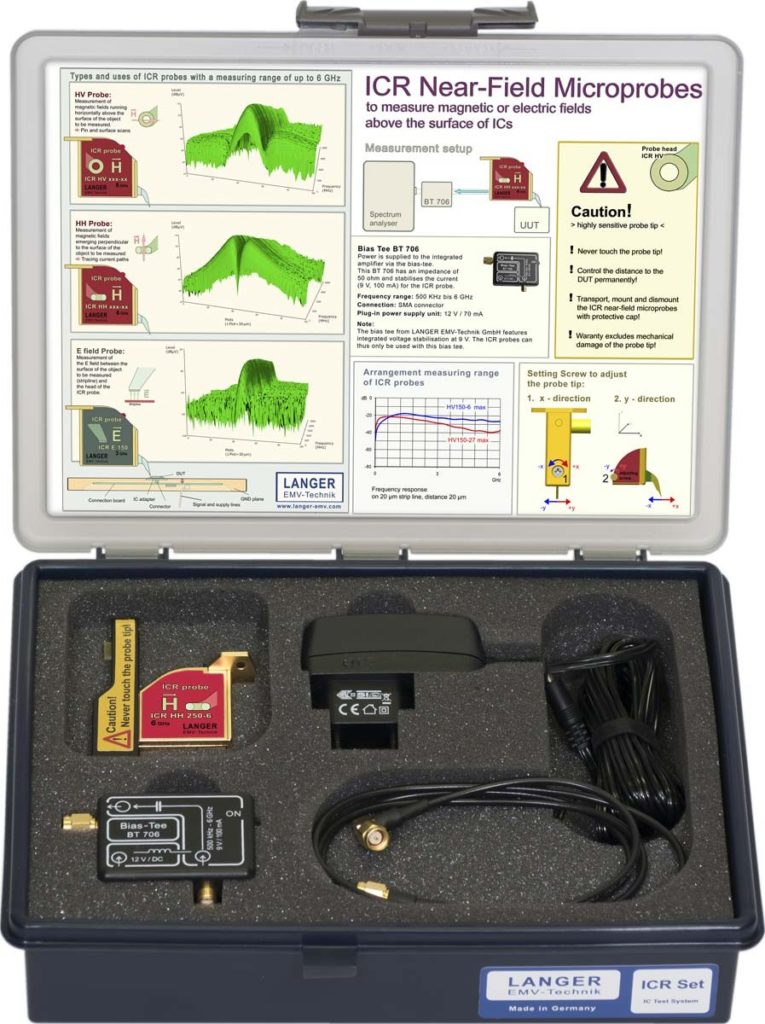

ICR HH250-6 set

近接場マイクロプローブ 2.5 MHz - 6 GHz

概要

近接場マイクロプローブは、高解像度の磁気近接場測定のために設計されています。ICR Hプローブを使用して、以下の測定を行うことができます。

• IEC 61967-3に従ったICによる表面スキャン
• ICを介したボリュームスキャン
• ピンスキャン

ICR RFプローブヘッドの測定コイルは、測定面に対して水平に配置されています。プリアンプはプローブハウジングに統合され、バイアスティーによって電源が供給されます。ICR近接場プローブは、配達される前に品質チェックを受けます。異なる基準設定測定が行われ、それに基づいて補正ラインが生成されます。2つの異なる補正ラインが特定されます - 標準化された補正ラインとHフィールド補正ラインです。

注意: ICRプローブはその構造上、衝撃に敏感であり、輸送および取り扱いのために保護キャップが付いています。

技術的パラメーター

Frequency range	2.5 MHz ... 6 GHz
Resolution	150 µm
Internal diameter	250 µm
