I2Cプロトコル検証スイート＆サービス



Solitonのプロトコル検証ソリューションでどれくらいの時間と費用を節約できるかを確認しましょう



概要

I2C（インター・インテグレーテッド・サーキット）は、非同期の2線式シリアル通信プロトコルです。I2Cプロトコルは、比較的低速でIC間のデータ転送に適しています。そのシンプルな2線式インターフェースにより、ピン数が少なく小型パッケージのIC設計が可能となり、基板スペースやコストを削減できます。製品検証の一環として、製品の相互運用性を確保するために、プロトコル仕様に対する製品の適合性を検証することが重要です。

プロトコルや製品の複雑さが増すにつれて、プロトコルインターフェースの検証時間も増加し、それによりRTMが低下します。従来の方法でプロトコル適合性試験を行うには、多くの時間と労力が必要です。

SolitonのI2C検証スイートは、NIのPXIプラットフォームを利用した市販の検証ツールであり、デバイスがNXP I2Cプロトコルのタイミングおよび電気的仕様に準拠しているかを検証するのに役立ちます。このツールは、さまざまなI2Cの故障や例外に対するデバイスの許容性および復旧能力も検証でき、包括的なレポートセットを提供します。ユーザーからは、この自動化されたI2C検証ソリューションを使用することで、テスト時間/検証時間が数日から数時間に短縮されたと報告されています。



技術文書

SolitonのI2C検証スイートは、NIのPXIプラットフォームを使用した既製の検証ツールで、デバイスがNXPのI2Cプロトコルのタイミングおよび電気仕様に準拠しているかを検証するのに役立ちます。以下のコンポーネントが含まれています。

• NI PXIe 657x – PXIeシャーシ構成用デジタルパターン生成カード

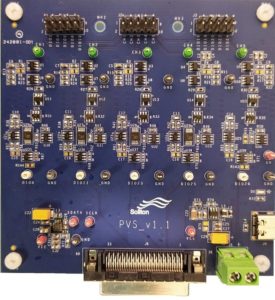

• ソリトン PVS インターポーザーボード
• オシロスコープ – 電圧測定用
• Windows OS（Win 10）に対応したSoliton I2C検証スイートソフトウェア

ハードウェア

SolitonのI2C検証スイートはNIのPXIプラットフォームを基にしており、以下のNI部品構成には検証を行うために必要なハードウェアが一覧されています。

• シンプルな構成
• スケーラブルな構成
• 低コストな構成

このソリューションには、信号調整のためにカスタムインターポーザーボードも必要です。

DUTはバーグコネクタを通して接続できます。



サポートとトレーニング

ご不明な点がございましたら、pvs.support@solitontech.com までお問い合わせください。1営業日以内にご返信いたします。

I2C検証スイートの典型的なユーザーベース

半導体業界の設計エンジニア、テストエンジニア、ポストシリコン検証エンジニア、エンジニアリングマネージャー、検証マネージャー、ラボマネージャーなど
I2Cインターフェイスを備えたチップのポストシリコン検証
I2Cデバイスを製造する半導体チップメーカー
光ファイバー技術で使用されるQSFP+プラッガブル光トランシーバを製造する企業。これらの企業は、2線式I2Cインターフェイスの仕様を含むSFF-8679規格に準拠し、テストを行う必要があります。ハッシュタグ: QSFPプロトコル検証、SFPプロトコル検証、QSFPテスト、SFPテスト、SFF準拠、SFF-8679準拠

DDC、DDC2B、DDC2Ab、DDC2B+、DDC2Bi、E-DDC規格に記載されているI2Cバス仕様に準拠し、テストする必要があるディスプレイデバイスを製造する企業。ハッシュタグ：DDC準拠、DDC2B準拠、DDC2Ab準拠、DDC2B+準拠、E-DDC準拠、EDID準拠、EDID物理層の検証
PMBus（I2C仕様の進化版）に対してテストする必要があるSMPSユニットメーカー
SMBus仕様に対してテストする必要があるメモリ・NVMe SSDメーカー
ATCA準拠コントローラおよびデバイス上の2線インターフェース
カメラセンサーとモバイルベースバンドプロセッサ間の2線CCIインターフェース
2線インターフェースを持つデバイスを製造する半導体チップメーカー
