概要

HR-R 8-1は、最大40GHzの磁場を測定するための受動的な近接プローブです。測定先端は特別なダンピングシステムによってケーブルシールドからデカップリングされています。さらに、プローブには電流アッテネーターが含まれています。プローブには50オーム用の内部マッチングネットワークがあります。HR近接プローブの特別なプローブヘッドにより、ICピンや個々の導体トラックに直接磁場測定を行い、Bフィールドのソースを特定することが可能です。



技術的なパラメーター

上限周波数	40 GHz
出力抵抗	50 Ω
コネクタ - 出力	2.92 mm (K), female, jack
重量	19 g
サイズ(L x W x H)	(147 x 9 x 9) mm



周波数応答

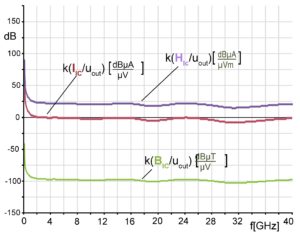

補正曲線
