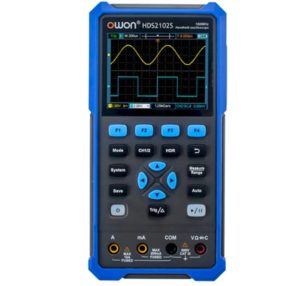

OWON HDS200シリーズ 2チャンネル デジタル・オシロスコープ



モデル

HDS25 (25MHz/250MS/s/マルチメーター)
HDS25S (25MHz/250MS/s/マルチメーター/信号発生器)
HDS242 (40MHz/250MS/s/マルチメーター)
HDS242S (40MHz/250MS/s/マルチメーター/信号発生器)
HDS272 (70MHz/250MS/s/マルチメーター)
HDS272S (70MHz/250MS/s/マルチメーター/信号発生器)
HDS2102 (100MHz/500MS/s/マルチメーター)
HDS2102S (100MHz/500MS/s/マルチメーター/信号発生器)
HDS2202 (200MHz/1GHzS/s/マルチメーター)
HDS2202S (200MHz/1GHzS/s/マルチメーター/信号発生器)
校正証明書（校正証明書、成績証明書、トレサビリティ体系図３点セット）



概要

• オシロスコープ ＋ マルチメーター ＋ 波形発生器（Sモデル）を1台に集約
• 周波数帯域： 40MHz, 70MHz, 100MHz
• 2チャンネル
• サンプルレート： 最高250Mサンプル/秒（40MHz,70MHzモデル）, 最高500Mサンプル/秒（100MHzモデル）
• レコード長： 8k + 3.5インチ・ハイコントラスト・カラーLCD, 320x240ピクセル
• 18650リチウム電池、消費電力≤5W、約4時間連続して動作可能
• USB Type-Cインターフェース、充電と通信をサポート
• SCPIコマンドによるリモート制御



■現場に最適なハンドヘルドオシロスコープ

手元にある1台のマシンで、安心・安全のテスト



■便利性が抜群

屋外でのメンテナンスや、現場での迅速な測定、
自動車のメンテナンス用電源の検出などに適しています。



■USB Type-C充電と通信



■優れたパワーマネージメント

3W以下の超低消費電力。4400mAhのリチウム電池を搭載し、約4時間の連続動作が可能です。1台のバッテリーで通常の電力供給が可能です。電池交換も簡単です。



■吊り下げ可能、省スペース

吊り下げ可能なブラケットで、作業スペース



■多機能測定対応

・2つの撮影モード

Peak detect は、ジッタやグリッチの検出に使用され、混乱を軽減する可能性があります。ハイリフレッシュ、ディープ



・ストレージ

最大10,000 wfms/sのリフレッシュレート、8kの記録長で、例外的なイベントや低確率のイベントを簡単に捕捉できます。



・7種類の自動測定

周波数、周期、幅、高さ、最大、最小、平均、PK-PK、最大6個の自動測定値を同時に表示可能。



・カーソル測定機能

カーソル間の電圧差（ΔV）およびカーソル間の時間差（ΔT）の測定に対応しています。



■セーブ機能と20000カウント（新のRMS）

4つの設定、4つの基準波形、4つの波形イメージ、4つのCSV波形ファイルを保存できます。
基準波形は、測定波形と同じ画面に表示できるので、波形の比較に便利です。
電圧、電流、抵抗、ダイオード、キャパシタンス、導通テストの測定に対応
20,000カウント対応、高精度プロフェッショナルマルチ



仕様

オシロスコープ 仕様

モデル	HDS25	HDS242	HDS272	HDS2102	HDS2202	HDS25S	HDS242S	HDS272S	HDS2102S	HDS2202S
周波数帯域	25MHz	40MHz	70MHz	100MHz	200MHz	25MHz	40MHz	70MHz	100MHz	200MHz
チャンネル数	オシロスコープ２チャンネル					オシロスコープ２チャンネル + 波形発生器1チャンネル
最高サンプルレート	250Mサンプル/秒			500Mサンプル/秒	1Gサンプル/秒	250Mサンプル/秒			500Mサンプル/秒	1Gサンプル/秒
アクイジション・ モード	ノーマル、ピーク検出
レコード長	8k
ディスプレイ	3.5インチLCD
波形更新レート	最高 10,000波形/秒
入力カップリング	DC，AC，GND
入力インピーダンス	1MΩ±2％ // 16pF±10pF
プローブ減衰係数	1X,10X,100X,1000X,10000X
最大入力電圧	400V (DC+AC, PK-PK, 1MΩ入力インピーダンス) (10:1のプローブ減衰率)
帯域制限（代表値）	20MHz
水平軸スケール	5ns/div – 1000s/div, 1 – 2 – 5によるステップ			2ns/div – 1000s/div, 1 – 2 – 5によるステップ		5ns/div – 1000s/div, 1 – 2 – 5によるステップ			2ns/div – 1000s/div, 1 – 2 – 5によるステップ
垂直軸スケール	10mV/div – 10V/div
垂直軸分解能	8 ビット
トリガ・タイプ	エッジ
トリガ・モード	オート，ノーマル，シングル
自動測定	周期、周波数、平均、PK-PK、最大、最小
カーソル測定	カーソル間のΔV、ΔT、ΔT&ΔV
通信インターフェース	USB Type-C



マルチメーター 仕様 （標準)

分解能	20,000 カウント
テスト・モード	電圧、電流、抵抗、キャパシタンス、ダイオード、導通テスト
入力インピーダンス	10MΩ
最大入力電圧	AC 750V,  DC 1000V
最大入力電流	DC 10A,  AC 10A
ダイオード	0 – 2V



波形発生器 仕様 （Sモデルのみ）

出力周波数範囲	正弦波	0.1Hz – 25MHz (HDS242S, 272S, 2102S, 2202S)
		0.1Hz – 10MHz (HDS25S)
	方形波	0.1Hz – 5MHz (HDS242S, 272S, 2102S, 2202S)
		0.1Hz – 2MHz (HDS25S)
	ランプ	0.1Hz – 1MHz
	パルス	0.1Hz – 5MHz
	任意波形	0.1Hz – 5MHz
サンプリングレート		125Mサンプル/秒
チャンネル数		1チャンネル
出力振幅範囲		20 mVpp – 5 Vpp　（ハイ・インピーダンス負荷）
任意波形長		8k
分解能		14bits
出力インピーダンス		50Ω
