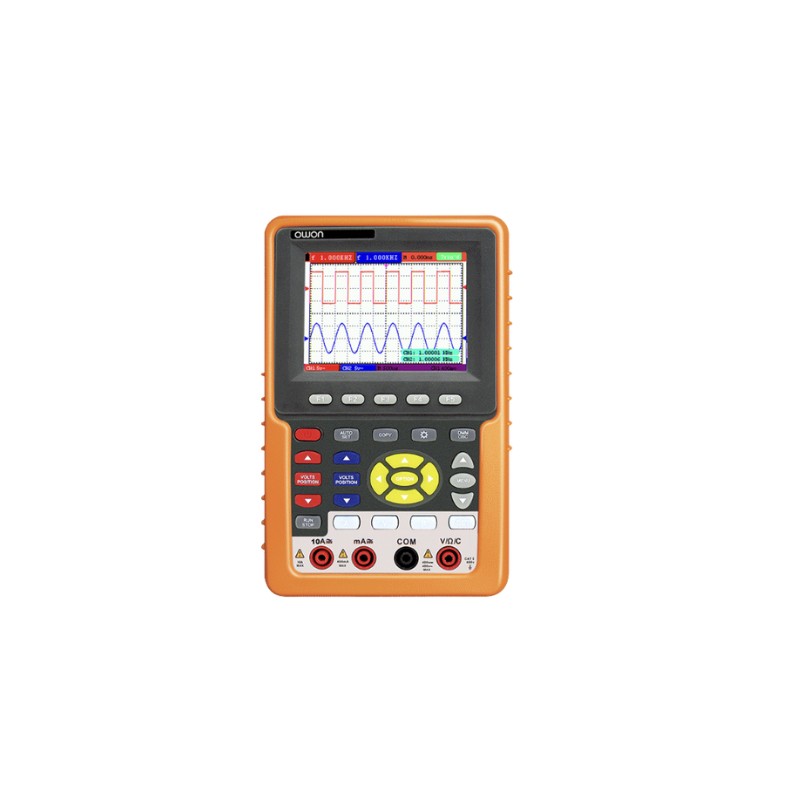

OWON(オウオン) HDS-Nシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1



OWON HDS-Nシリーズ 2チャンネル デジタル・オシロスコープ

・ 2 in 1 （オシロスコープ + マルチメーター）
・ 周波数帯域： 20MHz, 60MHz, 100MHz, 200MHz
・ 2チャンネル
・ サンプルレート ： 最高100Mサンプル/秒（20MHzモデル）,　最高1Gサンプル/秒（そのほかのモデル）
・ レコード長： 6k
・ オート・スケール機能
・ FFT
・ 20種の自動測定機能



■ 2-in-1（オシロスコープ＋マルチメーター）

オシロスコープ + 3 1/2桁マルチメーター + FFTアナライザ



■オート・スケール機能

オート・スケール状態では、オシロスコープは、入力信号のタイプ、振幅および周波数に応じて、特定のトリガ・モード、垂直軸スケールおよび水平軸スケールに自動で設定します。



仕様

オシロスコープ仕様

モデル	HDS1022M-N	HDS2062M-N	HDS3102M-N	HDS4202M-N
周波数帯域	20MHz	60MHz	100MHz	200MHz
サンプルレート	最高 100Mサンプル/秒	最高 1Gサンプル/秒
水平軸スケール	5ns/div～100s/div, ステップ 1～2.5～5	5ns/div～100s/div, ステップ 1～2～5		2ns/div～100s/div,ステップ1～2～5
ディスプレイ	3.7インチ カラーTFT ディスプレイ(640 × 480 ピクセル)
チャンネル	2
レコード長	6k
入力カップリング	DC, AC, GND
垂直軸スケール	5mV/div～5V/div
垂直軸分解能	8ビット
トリガ・タイプ	エッジ, ビデオ
アクイジション・モード	サンプル, ピーク検出, アベレージ
波形演算	＋, －, ×, ÷, invert, FFT
インターフェース	USB
電源	100V-240V AC, 50/60Hz
Li-ion バッテリー	7.4V, 6 時間動作
寸法(W × H × D)	115 × 180 × 40 (mm)
重量	約645 g



マルチメーター仕様

モデル	HDS1022M-N	HDS2062M-N	HDS3102M-N	HDS4202M-N
周波数帯域	20MHz	60MHz	100MHz	200MHz
サンプルレート	最高 100Mサンプル/秒	最高 1Gサンプル/秒
水平軸スケール	5ns/div～100s/div, ステップ 1～2.5～5	5ns/div～100s/div, ステップ 1～2～5		2ns/div～100s/div,ステップ1～2～5
ディスプレイ	3.7インチ カラーTFT ディスプレイ(640 × 480 ピクセル)
チャンネル	2
レコード長	6k
入力カップリング	DC, AC, GND
垂直軸スケール	5mV/div～5V/div
垂直軸分解能	8ビット
トリガ・タイプ	エッジ, ビデオ
アクイジション・モード	サンプル, ピーク検出, アベレージ
波形演算	＋, －, ×, ÷, invert, FFT
インターフェース	USB
電源	100V-240V AC, 50/60Hz
Li-ion バッテリー	7.4V, 6 時間動作
寸法(W × H × D)	115 × 180 × 40 (mm)
重量	約645 g
