FPGAモジュール



Cmod、またはキャリアモジュールの製品ファミリーは、FPGAを回路設計、プロトタイピング、学習/ホビープロジェクトに迅速かつ簡単に柔軟に統合するために設計されています。

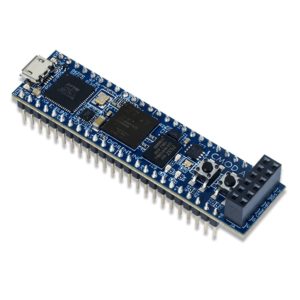

Digilent Cmod A7は、Xilinx® Artix®-7 FPGAを中心に構築された小型の48ピンDIPフォームファクターボードで、FPGAのパワーとプロトタイピングをソルダーレスブレッドボードに提供します。



このボードにはプログラミング用のQuad-SPIフラッシュ、USB-JTAGプログラミング回路、およびUSB-UARTブリッジが含まれています。Cmod A7は、クロックソース、Pmodポート、LEDおよびプッシュボタンを備えたオンボードI/Oも特徴としています。44のFPGA I/O信号は100ミル間隔のスルーホールピンにルーティングされており、Cmod A7は半田付け不要のブレッドボードに互換性があります。このフォームファクターは、Cmod A7を柔軟で手頃なプロトタイピングやFPGAとデジタルロジック回路の学習に適した選択肢にしています。サイズはわずか0.7インチ×2.75インチで、標準ソケットに取り付けて埋め込みシステムで使用することもできます。



Cmod A7のArtix®-7 FPGAは、コスト最適化されたFPGAのための最高のパフォーマンス対ワットのファブリック、トランシーバーラインレート、DSP処理、およびAMS統合を提供します。XilinxのMicroBlazeソフトプロセッサコアを使用することで、さまざまな周辺機器、メモリ、およびインターフェースを備えた組込みアプリケーションを作成できます。



あなたのデザインがトランシーバラインやArtix®-7 FPGAの高性能を必要としない場合、より手頃な価格のCmod S7をお勧めします。これはSpartan®-7 FPGAを搭載しています。



Cmod A7をすぐに使い始めるためのガイドやデモが用意されています。これらはサポート教材タブから見つけることができます。



システム機能

• 8ビットバスと8nsのアクセス時間を持つ512KB SRAM
• 4MBクアッドSPIフラッシュ
• USB-JTAGプログラミング回路
• DIPピンに接続されたUSBまたは外部3.3-5.5V電源から供給される



システム接続

• USB-UARTブリッジ



インタラクションおよびセンサー装置

• 2つのLED
• 1 RGB LED
• 2つの押しボタン



拡張コネクタ

• 44本のデジタルI/Oと2つのアナログ入力（0-3.3V）を備えた48ピンDIPコネクタ
• 1つのPmodコネクタに8つのデジタル入出力



製品コンプライアンス

• HTC: 8473301180
• ECCN: EAR99
