FPGA Boards Basys 3

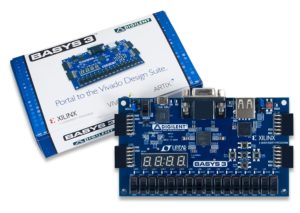

Basys 3 Artix-7 FPGA Trainer Board



概要

Basys 3は、FPGAを使い始めるための市場で最高のボードの1つです。これは、Xilinx Artix-7 FPGAを中心に構築されたエントリーレベルの開発ボードです。

すぐに使用できる完全で使いやすいデジタル回路開発プラットフォームとして、十分なスイッチ、LED、およびその他のI/Oデバイスが含まれているため、追加のハードウェアを必要とせずに多数の設計を完了できます。また、Digilent Pmodsやその他のカスタムボードや回路を使用して設計を拡張するのに十分な未コミットのFPGA I / Oピンもあり、これらすべてを学生に優しい価格帯で行うことができます。

Basys 3 はザイリンクスの Vivado Design Suite 専用に設計されており、WebPACK エディションはザイリンクスから無料でダウンロードできます。

ガイドとデモは、ユーザーがBasys 3をすぐに使い始めるのに役立つように用意されています。これらは「サポート資料」タブから見つけることができます。



特徴

• ザイリンクスArtix-7 FPGA:XC7A35T-1CPG236Cを搭載
• 5200スライスに33,280ロジックセル(各スライスには4つの6入力LUTと8つのフリップフロップが含まれています)
• 1,800Kビットの高速ブロックRAM
• 5 つのクロック管理タイル (各タイルにフェーズ・ロック・ループ (PLL
  90 DSPスライス
• オンチップ A/D コンバータ (XADC)
• FPGAプログラミングおよび通信用のDigilent USB-JTAGポート
• シリアルフラッシュ
• USB-UARTブリッジ
• 12-bit VGA output
• マウス、キーボード、メモリースティック用のUSB HIDホスト
• 16 ユーザースイッチ
• 16個のユーザーLED
• 5つのユーザープッシュボタン
• 4桁7セグメントディスプレイ
• 4 つの Pmod ポート: 3 つの標準 12 ピン Pmod ポート、1 つのデュアルパーパス XADC 信号 / 標準 Pmod ポート
• Micro-B USBケーブルは含まれていませんが、Basys 3に無料で追加できます。
