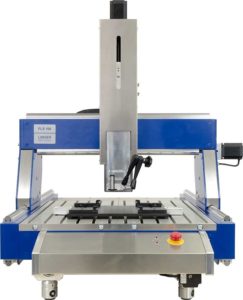

FLS 106 PCB set

PCBスキャナー、3軸位置決めシステム



概要



FLS 106 PCBランガースキャナーは、20GHzまでの磁場または電場を測定し、パルスフィールドを使用してテストデバイスをHフィールドソース経由でパルスするために、近接磁力プローブと共に使用される3軸位置決めシステムです。近接プローブまたはフィールドソースは、アセンブリの上のすべての3軸に沿って移動できます。デジタル顕微鏡カメラは、測定対象の上で光学的位置制御を可能にします。付属の衝突保護システムは、プローブがテストデバイスに触れた場合、プローブの垂直移動を停止します。SX、RF、XF、またはLFファミリーの近接場プローブを使用したスキャナーの使用により、100 kHzから20 GHzの周波数範囲で測定が可能です。FLS 106 PCBスキャナーは、PCを介してChipScan-Scannerソフトウェアによって制御されます。このソフトウェアは、スペクトラムアナライザーからの測定値の読み取り、グラフィック表示（2Dまたは3D）、測定データの保存および出力（CSVデータファイル）を同時に可能にします。FLS 106 PCBスキャナーは、回転ユニットを介して4軸位置決めシステムにアップグレードすることが可能です。



技術的パラメータ

供給電圧	110 V / 230 V
インターフェース	USB
Axes x, y, z; α
最大移動範囲	(400 x 600 x 120) mm
最小ステップサイズ	(20 x 20 x 20) µm
位置決め速度	(20 x 25 x 10) mm/s
重量	75 kg
サイズ　 (L x W x H)	(1030 x 775 x 900) mm



サポートされているスペクトラムアナライザー

以下のリストには、ChipScan-Scannerがサポートするすべてのスペクトラムアナライザー、適切なサポートインターフェース（RS232、GPIB1、Ethernet）、ファームウェアバージョン、および特定のモデルに関する重要な追加情報が含まれています。リストにあなたのスペクトラムアナライザーが見つからない場合は、次のメールアドレス mail@langer-emv.de を使用して、当社の営業チームに問い合わせて、利用可能なオプションを確認してください。

私たちはドライバーの開発に大きな努力を払い、集中的にテストを行っています。特定のスペクトラムアナライザーモデル用の異なるファームウェアがあるため、これらのリストにあるすべてのスペクトラムアナライザーがエラーなしに動作することを100％保証することはできません。
