フラットサットコム端末 W1

全天候対応の衛星通信ユーザー端末向け、堅牢なデュアル偏波型
フラットパネルアンテナ。

FlatSatcom W1 は、過酷な気象条件に対応するコンパクトな Ku バンド フラットパネルアンテナです。10.7–12.75 GHz（受信）および 13.75–14.5 GHz（送信）の周波数帯に対応し、デュアル偏波および高いポート間絶縁を備えています。IoT、DBS/DTH、可搬型 COTP や COTM アプリケーションに最適で、強風、降雪、氷点下などの過酷な環境でも安定したパフォーマンスを提供します。目立たずコンパクトな設計により、移動体、戦術用途、都市部など、従来のパラボラアンテナの設置が困難な場面でも理想的です。

利点

• 迅速かつ柔軟な展開：送受信一体型パネルにより、プラグアンドプレイで簡単
  に統合可能。固定型、移動型、安定化プラットフォームに対応。
• 過酷な環境に対応：IP66 等級の防塵防水設計で、風や雪にも強く、屋外でも安
  定した動作を実現。
• ステルス性とコンパクト性：フラットで低背なデザインにより、都市の屋上や戦
  術用途でのモビリティに最適。
• システム設計の簡素化：デュアル偏波構造により、ハードウェア構成や統合作
  業の負担を軽減



応用

このフラットアンテナは、衛星通
信システムインテグレーターやソ
リューションプロバイダーがさま
ざまな業界で活用できるよう設
計されています。

• 固定および移動体通信
• 公共インフラ向け IoT
• 軍事用戦術展開
• 緊急対応および放送用途



主な特徴

• 送受信を1つのパネルで実現：デュアル偏波設計により、システム構成が簡素化され、必要なハードウェアが削減されます。
• 堅牢で耐候性あり：パッシブ冷却を備えたIP66規格の筐体により、過酷な環境下でも信頼性の高い動作が可能です。
• 標準化されたインターフェース：BUCおよびLNB用にF型コネクターを採用し、迅速で簡単なプラグアンドプレイ統合を実現します。

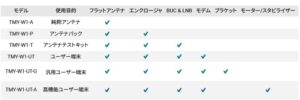

• モジュール式かつスケーラブル：スタンドアロンのアンテナからモデムやスタビライザーを備えたフルターミナルまで、あらゆる展開シナリオに柔軟に対応します。
• VESA対応マウント：ブラケットを使用して、屋上、車両、三脚などへの簡単な取り付けが可能です。



仕様

周波数範囲 (受信/送信)　　　　　　10.7–12.75 GHz / 13.75–14.5 GHz
偏波　　　　　　　　　　　　　　水平 & 垂直（リニア）
アイソレーション（送信/受信）　　≥ 35 dB
ピーク利得（受信 / 送信）　　　　　33 dBi / 34.5 dBi
ビーム幅（3dB）　　　　　　　　　短辺：5° / 長辺：3°
交差偏波分離　　　　　　　　　　≥ 35 dB
EIRP（3W BUC使用時）　　　　　　38.5 dBW
G/T (標準値)　　　　　　　　　　  10.6 dB/K
防水・防塵性能　　　　　　　　　 IP66
動作温度範囲　　　　　　　　　　-30°C to +55°C
耐風速　　　　　　　　　　　　　75 km/h
寸法（長さ × 幅 × 高さ）　　　　　65 × 38.5 × 17.7 cm
