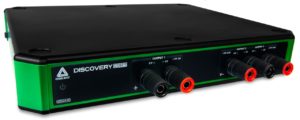

DPS3340 ディスカバリー USB プログラム可能電源装置



3チャネル可変DCプログラム電源



Discovery USBプログラム可能電源供給装置とは何ですか？

DigilentのDiscovery USBプログラム可能電源（DPS3340）は、ユーザーが外部回路に提供する電力を制御できる三チャンネルの可変DCプログラム可能電源です。内蔵のリードバックセンサーと出力チャネルのトラッキングオプションを備えた定電圧および定電流モードの両方を提供することで、要件に応じて自信を持って回路に電力を供給できます。

WaveFormsソフトウェア（Mac、Linux、Windows対応）によって駆動されるDiscovery USBプログラム可能電源は、スタンドアロン製品として使用することも、WaveFormsソフトウェア内で独自のツールとして機能するDigilentのテストおよび計測デバイスと組み合わせて使用することもできます。

＊外部トリガーやソフトウェアの複数インスタンスは必要ありません。

特徴

• 1 Vから5 V / 10 mAから3 Aの出力
• -1 V から -15 V / -10 mA から -500 mA 出力
• 1 V から 15 V / 10 mA から 500 mA 出力
• オプショナルトラッキング -15 V と 15 V 出力の間で
• WaveFormsを通じて提供される過電流保護オプション
• 補助電源 - 19 V +/- 5%、最大3.2 A、最大60 W、5.5 mm x 1.65 mm、センタープラス
• 製品コンプライアンス： HTC: 8471809000 / ECCN: EAR99

製品詳細データ

3重出力USBプログラム可能DC電源供給装置

仕様は特に記載がない限り、通常のものであり、次の条件下で有効です

• 25 °Cの周囲温度
• 30分のウォームアップ時間
• 付属の補助電源を使用しています



電源供給装置

すべてのチャネルは、独立した電流と電圧設定で独立して制御可能です。

仕様		出力1	出力2	出力3
DC出力定格	電圧	1 V to 5 V	-1 V to -15 V	1 V to 15 V
	電流	10 mA to 3 A	-10 mA to -500 mA	10 mA to 500 mA
最大出力		30 W (共有された全てのチャンネル)
		15 W	7.5 W	7.5 W
プログラミング解決	電圧	0.36 mV	0.97 mV	0.97 mV
	電流	0.19 mA	0.03 mA	0.03 mA
プログラミングの正確さ	電圧	±15 mV	±15 mV	±15 mV
	電流	15 mA	8 mA	5 mA
リードバック解像度	電圧	7.8 mV	7.8 mV	7.8 mV
	電流	0.81 mA	0.15 mA	0.15 mA
読み取り精度	電圧	±30 mV	±20 mV	±20 mV
	電流	±10 mA	±5 mA	±5 mA
負荷調整	電圧	± Iout $\cdot$ 0.06 V/A	± Iout $\cdot$ 0.15 V/A	± Iout $\cdot$ 0.15 V/A
リップルとノイズ	電圧（20MHz帯域幅）	< 30 mV p-p	< 10 mV p-p	< 25 mV p-p
	電流（20MHz帯域幅）	< 7 mA p-p	< 5 mA p-p	< 3 mA p-p



絶縁電圧

デバイスは外部供給によってネットワークから隔離されています。出力は相互に共通のGNDを共有し、ホストPCBのUSBコネクタとも接続されています。



保護回路

すべての3つの電源は、各チャネルに個別に適用できるソフトウェア設定可能な電流制限を介して過電流保護を備えています。同極性の攻撃者保護および逆電圧保護は、±15 Vまで機能します。



追跡モード

ソフトウェアによって実装されたトラッキングモードがアクティブな場合、出力2と出力3は相互に絶対値でトラッキングします。これは、一方のチャネルの設定に加えられた電圧変化を他方のチャネルに適用することによって行われます。例えば、出力1が12 Vに設定されている場合、出力2は自動的に-12 Vに設定されます。



接続性

DPS3340は、USB経由で接続されたWaveFormsソフトウェアを実行しているホストコンピュータが必要です。

コンピューター・インターフェースへのデバイスはUSB 2.0 Hi-Speed, Type B.



電力要件

DPS3340は補助電源を必要とします。DPS3340の購入には互換性のある電源が含まれています。

• 電源電圧　19 V +/- 5%
• 電源供給電流　3.2 A maximum
• 電力消費　60 W maximum
• バレルコネクタサイズ　5.5 mm x 1.65 mm



外寸情報

• 寸法　23.40 cm x 19.40 cm x 3.81 cm (9.2 in x 7.6 in x 1.5 in)
• 重量　0.704 kg (1.55 lbs)



環境

• 動作温度　0 °C to 40 °C (32 °F to 104 °F)
• 保存温度　-20 °C to 60 °C (-4 °F to 140 °F)
• 動作湿度　10%から80% RH非凝縮
• 保管湿度　5%から95% RH非凝縮
• 冷却　　　対流冷却　通気孔が遮られていないことを確認してください
• 汚染度　　２
• 最大高度　2,000 m





屋内専用
