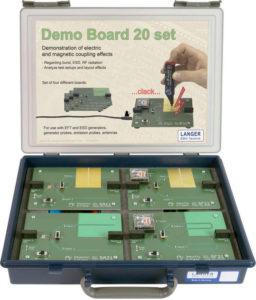

DB 20 セット

デモボード20



概要

DB 20セットのデモボードは、免疫および干渉放射現象のデモンストレーション用です。デモボードは、スペクトラムアナライザーや近接場プローブなどのさまざまなEMC測定機器のデモンストレーション用に設計されており、すべてのメーカーのESDやバーストジェネレーターも対象としています。アンテナを使用した干渉放射測定も可能です。このセットには、異なる4つのデモボードが含まれています。これらを使用することで、干渉の免疫や干渉放射の電気的または磁気的結合メカニズムを明確に示すことができます。DB 20セットのユーザーマニュアルには、E1免疫およびESA1放射、PT4バーストトランスフォーマー、Langer EMV-Technik GmbHのさまざまな近接場プローブを使用したさまざまな実験と測定セットアップが紹介されています。これらの測定セットアップは提案です。実験やテストセットアップは、他の測定機器を使用して、さまざまな方法でシミュレーションおよび変更できます。



技術的なパラメーター

サイズ(L x W x H)

(338 x 57 x 260) mm



タイプ	機能
DB SA 11	磁場放出
DB SA 21	電界放出
DB SF 11	磁場に影響されやすい
DB SF 21	磁場に影響されやすい
