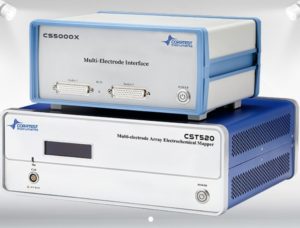

CST520 マルチ電極アレイ電気化学

CST520は、配列されたマルチ電極上のガルバニ電流とOCP分布を迅速にマッピングでき、堆積物、コーティング、耐錆オイル下での金属サンプルの不均一腐食の研究を促進します。

概要

製品紹介

高分解能ADコンバータとゼロ抵抗アンメータ技術に基づき、CST520は配列されたマルチ電極上のガルバニ電流およびOCP分布を迅速にマッピングでき、沈着物、コーティング、錆止め油の下での金属試料の非均一腐食の研究を促進します。さらに、CSポテンショスタットと連携して複数電極センサー上のインピーダンス分布をマッピングすることも可能です。

配列電極表面での電位および電流分布をサイクリックスキャンすることで、裸金属または被覆下の金属の局所的腐食分布や非均一電気化学溶解プロセスを特性評価できます。

CST520は、任意の単一電極の電極電位と短絡電流を正確に測定することができます。特に、外部から影響を受けない状態での金属の自発的腐食の研究に適しています。

アプリケーション

この装置は、金属表面の局所腐食分布特性の実験室での研究や、局所腐食の発生および進展のメカニズム研究に適しています。また、金属の非均一腐食挙動の研究にも広く活用できます。

仕様

電圧範囲：±10V、±5V、±2.5V

電圧制御精度：フルスケールの0.1％±1mV

電流範囲：2nA～2A、10レンジ

最大電流出力：±2A

電流制御精度：フルスケールの0.1％

チャネル切替速度：100Hz

拡張インターフェース：RS485 115200bps

電源：AC 220V
