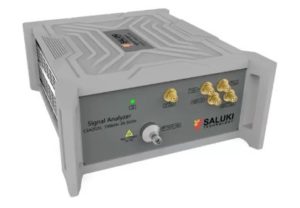

CSAシリーズ信号分析器

概要

CSAシリーズ信号アナライザーは、100 kHzから26.5 GHzの周波数範囲に達し、最大40 MHzの解析帯域幅を持っています。信号の電力、周波数、位相、P-1、TOI、OBW、チャンネル電力、スプリアス、ACPR、CCDF、SEM、EVMなどの指標をテストできます。独立して使用することも、シャーシと組み合わせてテストシステムを形成することもできます。CSAシリーズ信号アナライザーは、基本的な信号の特性評価に適したコストパフォーマンスに優れたツールです。その機能は、一般的な目的や教育的なアプリケーションでのテストのための確固たる基盤を提供します。

周波数帯

CSA2026: 100 kHz to 26.5 GHz

主な特徴

• 周波数範囲は100 kHzから26.5 GHzまで
• 低DANLレベルは-164 dBm @ 1 GHz（プリアンプオン）
• 1 Hzの最小解像度帯域幅（RBW）
• 高速連続スキャン技術USB制御
• 独立したアプリケーションソフトウェア
• サイズは175×150×64 mmで、持ち運びが便利
• 独立して使用することも、シャーシと組み合わせてテストシステムを形成することもできます

必須信号特性評価のためのコスト効果の高いツール

•  測定周波数範囲: 100 kHz – 26.5 GHz
•  分析帯域幅: 40 MHz
• DANL: -148 dBm/Hz@1 GHz (LNAオフ)、-164 dBm/Hz@1 GHz (LNAオン)
• 測定範囲: DANLから+27 dBmまで
• 周波数分解能 (マーカー周波数カウンター): 0.001 Hz
• 位相ノイズ: -106dBc/Hz@10 kHz (CF=1 GHz)
• スプリアス: -74 dBc

CSAシリーズのUSBスペクトラムアナライザーは、信号の電力、周波数、位相、P-1、TOI、OBW、チャネル電力、スプリアス、ACPR、CCDF、SEM、EVMなどの指標をテストすることができます。

信頼できるRF＆MWテスト機器

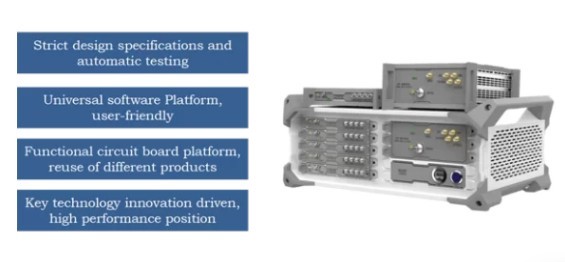

• 便利で簡単：モジュラー設計 + PCソフトウェア
• 迅速な組み合わせ：ミニチュアシャーシ + 統合ソフトウェア
• 高性能：Keysightの性能を基準に
• 安定性と信頼性：厳格なテスト + 統計分析
• 顧客価値：コスト効率が高く + 高い効率
• R&D技術：キャリブレーションテスト + LO技術 + 信号処理 + チャネル技術

システムインテグレーションサービス

ペリテックは、各種センサ、信号変換モジュール、リレー、通信機器などを活用し、お客様の計測・制御システムを最適に構成します。機器単体の提供にとどまらず、以下を含む一貫したシステムインテグレーションサービスを提供します。

• システム構成設計・機器選定支援
• LabVIEW・PXI・CompactDAQなど計測プラットフォームとの統合
• 制御盤設計・製作
• 信号整合・インターフェース設計
• ソフトウェア開発・自動試験シーケンス構築
• 現地導入・調整・保守対応

ペリテックの技術力と経験を活かし、試験・計測・制御システム全体の構築をサポートします。
