CS350Pro ポテンショスタット／ガルバノスタット／EIS（5MHz）

• 最大電流: ±2A
• 電流範囲: ±200fA ～ 2A、11レンジ
• 印加電位: ±10 V
• コンプライアンス電圧: ±30 V
• 内蔵EIS/FRA、EIS範囲: 10μHz ～ 5MHz

• 電位/電流精度: 範囲の0.1%- 電位分解能: 10μV; 電流分解能: 1pA

概要

製品紹介

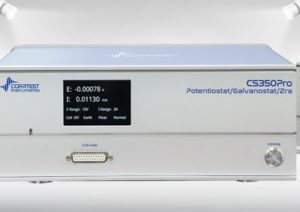

単一チャンネルのポテンショスタット/ガルバノスタットであるEISモデルCS350Proは、DDS任意波形発生器、ポテンショスタット/ガルバノスタット、およびFRAで構成されています。内蔵のデュアル24ビットデルタシグマADコンバーターの助けにより、優れた安定性と高精度（電位1mV、電流1pA）の分解能を実現しています。40以上の電気化学技術を備えたCS350Proは、腐食、エネルギー、材料、分析電気化学の分野で広く応用されています。

CS350Proは、従来の単一チャネル電気化学ワークステーションをアップグレードしたバージョンで、卓越した安定性と精度を備え、先進的なハードウェアと完全な機能を持つソフトウェアを備えています。EISの周波数は最大5MHzに達することができます。

アプリケーション

● エネルギー材料の研究（リチウムイオン電池、太陽電池、燃料電池、スーパーキャパシタ）、先進的機能材料
● 生体電気化学、センサー、電気合成、電極めっき（電気メッキ）、陽極酸化、電気分解
● 電気触媒（HER、OER、ORR、CO2RR、NRR）
● 金属の腐食研究および耐腐食性評価；腐食阻止剤、コーティング、陰極保護効率の迅速評価

仕様

仕様
2、3、または4電極システムに対応
可能な制御範囲: ±10V	最大電流：±2A
潜在的な制御精度: フルレンジの0.1％±1mV	現在の制御精度：全範囲の0.1%
潜在的な解像度: 1μV	現在の感度: 1pA
立ち上がり時間: <1μs (<10mA), <10μs (<2A)	参照電極入力インピーダンス：1013Ω||5pF
現在の範囲：200pA～2A、11レンジ	可能範囲：±200mV、±2.5V、±5V、±10V、4レンジ
コンプライアンス電圧: ±30V	CVおよびLSV走査速度：0.001mV～10kV/s
CAおよびCCパルス幅: 0.0001〜65,000秒	スキャン中の現在の増分: 1mA@1A/ms
スキャン中の電位増分: 0.02mV @1V/mS	SWV 周波数: 0.001～100 kHz
DPVおよびNPVパルス幅: 0.001〜100秒	ADデータ取得：16ビット@1 MHz、20ビット@1 kHz
DA 解像度：20ビット	CVの最小ポテンシャル増分：0.02mV
現在/最大範囲設定: 自動/手動	ローパスフィルター：7デケードをカバー
接地モード: 浮遊 / 接地、ZRAサポート	インターフェース: イーサネット & USB
オペレーティングシステム: Windows 10/11	電源: 90～240V AC 50/60Hz
重量 / サイズ：6.5kg、36 x 30 x 16 cm
EIS（電気化学インピーダンス分光法）
信号発生器
周波数範囲: 10μHz〜5MHz	信号解像度：0.1mV RMS
周波数精度：0.1%	交流振幅: 1mV〜2500mV
直流バイアス: -10〜+10V	出力インピーダンス：50Ω
波形：正弦波、三角波、方形波	波形歪み：<1%
スキャンモード：対数/線形、増加/減少
信号アナライザー
積分時間：最小：10ms またはサイクルの最長時間	最大：106サイクルまたは105秒
測定遅延：0～105秒
直流オフセット補償
潜在的な自動補償範囲：-10V～+10V	現在の補償範囲：-2A～+2A
帯域幅：8桁周波数範囲、自動および手動設定

技術

テクニックーCS350pro

安定した分極:開回路電位（OCP）、ポテンショスタット法（I-T曲線）、ガルバノスタット法、ポテンシオダイナミック法（ターフェルプロット）、ガルバノダイナミック法（DGP）

過渡極化：多段電位、多段電流、電位階段（VSTEP）、ガルバニック階段（ISTEP）

クロノ法：クロノポテンシオメトリー（CP）、クロノアンペロメトリー（CA）、クロノコウロメトリー（CC）

ボルタンメトリー：リニアスイープボルタンメトリー（LSV）、サイクリックボルタンメトリー（CV）、ステアケースボルタンメトリー（SCV）、スクエアウェーブボルタンメトリー（SWV）、微分パルスボルタンメトリー（DPV）、通常パルスボルタンメトリー（NPV）、微分通常パルスボルタンメトリー（DNPV）、交流ボルタンメトリー（ACV）、第2高調波交流ボルタンメトリー（SHACV）、フーリエ変換交流ボルタンメトリー（FTACV）

電気化学インピーダンス分光法：ポテンショスタットEIS（ナイキスト、ボード）、ガルバノスタットEIS、ポテンショスタットEIS（任意周波数）、ガルバノスタットEIS（任意周波数）、モット-ショットキー、ポテンショスタットEIS 対 時間（単一周波数）、ガルバノスタットEIS 対 時間（単一周波数）

腐食測定：サイクル分極曲線（CPP）、線形分極曲線（LPR）、電気化学的ポテンシオキネティック再活性化（EPR）、電気化学的ノイズ（EN）、ゼロ抵抗アンメーター（ZRA）

バッテリーテスト:バッテリーの充放電、定電流充放電（GCD）、定電位充放電（PCD）、定電位間欠滴定法（PITT）、定電流間欠滴定法（GITT）

アンペロメトリック：微分パルスアンペロメトリ（DPA）、二重微分パルスアンペロメトリ（DDPA）、三重パルスアンペロメトリ（TPA）、統合パルスアンペロメトリック検出（IPAD）

ストリッピングボルタンメトリー：ポテンショスタティック・ストリッピング、リニア・ストリッピング、階段状ストリッピング、矩形波ストリッピング、微分パルスボルタンメトリー・ストリッピング、通常パルスボルタンメトリー・ストリッピング、微分通常パルスボルタンメトリー・ストリッピング

拡張機能：データロガー、電気化学的剥離/析出、クーロメトリーを用いた大量電解（BE）、Rs測定
