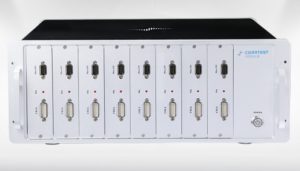

マルチチャンネルポテンショスタット（4チャンネル、EIS*1）CS310X（オプションA）

オプションA：4チャンネル、EISモジュールが1つのチャンネルに含まれています

4チャンネルポテンショスタット。

1つのチャンネルにはEISモジュールが含まれます。

他の4つのスロットは、将来的にポテンショスタットボードオプションを追加するために空いています。

各チャンネルで±1A / ±10V 内蔵EISは1チャンネルに装備。

サービス：保証期間は3年。メーカーとして、優れたサポートを提供します。

修理を含むすべてのサービスは無料です。

低コスト：手頃な価格のマルチチャンネルポテンショスタット。

概要

製品紹介
Corrtestのマルチチャンネルポテンショスタット/ガルバノスタット/EISは、8スロットを備えた多用途の装置です。マルチチャンネルポテンショスタット/ガルバノスタットモデルCS310X（オプションA）は4チャンネルのポテンショスタットです。現在、4スロットはポテンショスタットボードで使用され、残りの4スロットは将来的にチャンネルを拡張するためにポテンショスタットボードを追加できるように空いています。これは、ポテンショスタット/ガルバノスタットを4セット持つことができ、それぞれが一つの筐体内で独立して統合されていることに相当します。EISモジュール（10μHz～1MHz）は1チャンネルを装備しています。各チャンネルの電位制御範囲は±10V、電流制御範囲は±1Aで、ほとんどの実験要件を満たすことができます。フルフローティングモジュールと電気的絶縁設計により、各チャンネルは完全に独立しており、正確なデータと効率的な同時測定を保証します。マルチチャンネルポテンショスタットは、サンプルが多い場合に便利であり、エネルギー材料研究、バッテリー研究、金属腐食などの研究に理想的な装置です。

アプリケーション

(1) 電気合成、電気めっき（電析）、陽極酸化などの反応メカニズム
(2) 電気化学分析およびセンサー
(3) 新しいエネルギー材料、高度機能材料、光電子材料
(4) 水、コンクリート、土壌などにおける金属の腐食研究
(5) 腐食防止剤、水安定剤、コーティングおよび陰極防食効率の迅速評価

特徴

高電流/高電圧: 印加電位範囲 ±10V、電流 ±1A。ほとんどの研究のニーズに対応できます。
総合的な技術: 内蔵EIS（10μHz～1MHz）を搭載。各チャンネルに総合的な技術があります。
保証: 3年間保証。私たちは製造メーカーであり、必要なときにいつでも技術サポートを提供します。低コスト: 価格には、測定器本体、ソフトウェア（実験制御およびデータ処理）、必要なケーブル、ダミーセルが含まれています。他の費用はかかりません。

仕様

仕様
チャンネル数: 4（オプションA）	チャネル絶縁抵抗: >100MΩ
通信：イーサネット	ローパスフィルター：8デケード対応
制御可能範囲: ±10V	定電流制御範囲：±1A
潜在的精度：0.1％×フルレンジ±1mV	現在の精度：全範囲の0.1%
潜在的な分解能：1μV	現在の分解能: 1pA
立ち上がり時間の目安：﹤1μs（<10mA）、<10μs（<2A）	現在の範囲: 2nA ～ 1A
基準電極入力インピーダンス：1012Ω||20pF	最大出力電流：±1A
コンプライアンス: ±12V	スキャン中の現在の増分：1A/msで1mA
CVおよびLSVのスキャン速度：0.001mV〜10000V/s	スキャン中の電位増加: 0.076mV@1V/ms
CAおよびCCパルス幅：0.0001～65000秒	DPVおよびNPVのパルス幅：0.0001～1000秒
SWV 周波数: 0.001〜100KHz	CV 最小潜在増分: 0.075mV
ADデータ取得：16ビット@1MHz、20ビット@1kHz	IMP周波数：10μHz〜1MHz
DA解像度:16ビット, 設定時間:1μs	現在および潜在的範囲：自動
オペレーティングシステム要件： Windows 10/11	重量：12kg
電気化学インピーダンス分光法（EIS）
信号発生器
周波数範囲：10μHz～1MHz	交流信号振幅: 1mV〜2500mV
周波数精度:0.005%	信号分解能：0.1mV RMS
DDS出力インピーダンス: 50Ω	直流バイアス: -10V〜+10V
波形歪み: <1%	波形：正弦波、三角波、矩形波
スキャンモード：対数／線形、増加／減少
信号解析器
最大積分時間:106サイクルまたは105秒	測定遅延:0～105秒
最小積分時間：10ms またはサイクルの最長時間
直流オフセット補償
潜在的な補償範囲：-10V～+10V	現在の補償範囲：-1A〜+1A
帯域幅調整：自動および手動、8桁周波数範囲

技術

各チャネルの技術 – CS310X オプションA（EISは1つのチャネルに含まれる）

安定分極
開回路電位（OCP）

ポテンシオスタティック（I-T曲線）

ガルバノスタティック

ポテンシオダイナミック（ターフェルプロット）

ガルバノダイナミック（DGP）

一時的分極

多段階ポテンシャル

多段階電流

ポテンシャル段階（VSTEP）

ガルバニックステップ（ISTEP）

クロノメソッド
クロノポテンシオメトリー（CP）
クロノアンペロメトリー（CA）
クロノコーロメトリー（CC）

ボルタンメトリー
リニアスイープボルタンメトリー（LSV）
サイクリックボルタンメトリー（CV）
ステアケースボルタンメトリー（SCV）
スクエアウェーブボルタンメトリー（SWV）
微分パルスボルタンメトリー（DPV）
標準パルスボルタンメトリー（NPV）
微分標準パルスボルタンメトリー（DNPV）
交流ボルタンメトリー（ACV）
第二高調波交流ボルタンメトリー（SHACV）
フーリエ変換交流ボルタンメトリー（FTACV）

ストリッピングボルタンメトリー
ポテンショスタティックストリッピング
リニアストリッピング
ステアケースストリッピング
スクエアウェーブストリッピング
微分パルスボルタンメトリーストリッピング
ノーマルパルスボルタンメトリーストリッピング
微分ノーマルパルスボルタンメトリーストリッピング

アンペロメトリー
微分パルスアンペロメトリー（DPA）
二重微分パルスアンペロメトリー（DDPA）
三重パルスアンペロメトリー（TPA）
統合パルスアンペロメトリー検出（IPAD）

電気化学インピーダンス分光法（EIS）
周波数に対するEIS（IMP）
定電流法EIS
電位に対するEIS（IMPE）（モット-ショットキー）
時間に対するEIS（IMPT）
定電流法EISの時間変化

腐食測定
サイクル分極曲線（CPP）
線形分極曲線（LPR）
電気化学的ポテンショキネティック再活性化（EPR）
電気化学的ノイズ（EN）
ゼロ抵抗アンメーター（ZRA）

バッテリーテスト
バッテリーの充放電

定電流充放電（GCD）

定電位充放電（PCD）

定電位間欠滴定法（PITT）

定電流間欠滴定法（GITT）

拡張機能
電気化学的剥離/析出
クーロメトリーを用いたバルク電解（BE）
Rs測定
