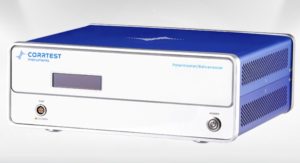

CS310M ポテンショスタット/ガルバノスタット（EIS対応）

•  内蔵EIS/FRA、EIS周波数範囲: 10μHz～1MHz- 高出力ポテンショスタット/ガルバノスタット/ZRA
•  電位制御範囲: ±10V（±12Vまでカスタマイズ可能）；コンプライアンス電圧: ±21V
•  電流制御範囲: ±2A- 電位分解能: 10μV；電流分解能: 1pA
•  IR補償；ブースターを使用すると電流は±20A/40A/100Aまで対応可能

概要

製品紹介

CS310M ポテンショスタット／ガルバノスタットは、高速デジタルファンクションジェネレーター、高速データ取得回路、ポテンショスタットおよびガルバノスタットを備えています。高度なハードウェアと充実したソフトウェアにより、安定性と精度で高性能を発揮し、腐食、バッテリー、電気化学分析、センサー、生命科学、環境化学などのための包括的な研究プラットフォームとなります。CS310Mは、EIS、CV、LSV、ガルバノスタティック充放電、OCP、分極曲線（タフェルプロット）などを必要とする研究者にとって費用対効果の高いモデルです。バッテリーや腐食など、多くの分野で使用可能です。また、接地モードおよびフローティングモードをサポートしています。

アプリケーション

1.  電気合成、電析（めっき）、陽極酸化などの反応機構
2.  電気化学分析およびセンサー
3.  水、コンクリート、土壌などにおける金属の腐食研究
4.  腐食防止剤、水安定化剤、コーティング、およびカソード防護効率の迅速評価
5.  新エネルギー材料（リチウムイオン電池、太陽電池、燃料電池、スーパーキャパシタ）、先進機能材料、光電子材料

仕様

仕様
2、3、または4電極システムに対応	潜在的および現在の範囲: 自動
制御可能範囲: ±10V（±12Vにカスタマイズ可能）、3、または4電極システムに対応 潜在的および現在の範囲: 自動	現在の制御範囲: ±2A
潜在的な制御精度: フルレンジの0.1％±1mV	現在の制御精度：全範囲の0.1%
潜在分解能: 10μV（>100Hz）、3μV（<10Hz）	現在の感度: 1pA
立ち上がり時間: <1μS (<10mA), <10μS (<2A)	参照電極入力インピーダンス：1012Ω||20pF
現在の範囲：2nA～2A、10レンジ	コンプライアンス電圧: ±21V
最大出力電流：2A	CVおよびLSVスキャン速度：0.001mV〜10,000V/s
CAおよびCCパルス幅: 0.0001〜65,000秒	スキャン中の現在の増分: 1mA@1A/ms
スキャン中の電位上昇: 0.076mV@1V/ms	SWV 周波数: 0.001～100 kHz
DPVおよびNPVのパルス幅：0.0001〜1000秒	ADデータ取得：16ビット@1 MHz、20ビット@1 kHz
DA解像度: 16ビット、設定時間: 1μs	CVの最小ポテンシャル増分：0.075mV
MP 周波数: 10μHz～1MHz	ローパスフィルター：8オクターブをカバー
オペレーティングシステム: Windows 10/11	インターフェース：USB 2.0
重量 / 寸法：6.5kg、36.5 x 30.5 x16 cm
EIS（電気化学インピーダンス分光法）
信号発生器
周波数範囲: 10μHz〜1MHz	交流振幅: 1mV〜2500mV
直流バイアス: -10〜+10V	出力インピーダンス：50Ω
波形：正弦波、三角波、矩形波	波形歪み：<1%
スキャンモード：対数/線形、増加/減少
信号アナライザー
積分時間：最小：10ms またはサイクルの最長時間	最大：106サイクルまたは105秒
測定遅延：0～105秒
直流オフセット補償
潜在的な自動補償範囲：-10V～+10V	現在の補償範囲：-1A～+1A
帯域幅：8桁周波数範囲、自動および手動設定

技術

技術 / ソフトウェア - モデル CS310M

安定した分極

開回路電位（OCP）

ポテンショスタティック（I-T曲線）

定電流

ポテンシオダイナミック（ターフェルプロット）

ガルバノダイナミック（DGP）

スウィープステップ関数 (SSF)

一過性分極

多才なステップ

マルチカレントステップ

ポテンシャル段階 (VSTEP)

ガルバニック段階 (ISTEP)

クロノメソッド

クロノポテンショメトリー（CP）

クロノアンペロメトリー（CA）

クロノコーロメトリー（CC）

ボルタンメトリー

線形スイープボルタンメトリー（LSV）

サイクリックボルタンメトリー（CV）

電気化学インピーダンス分光法（EIS）

周波数に対するEIS（IMP）

ガルバノスタティックEIS

電位に対するEIS（IMPE）（モット-ショットキー）

時間に対するEIS（IMPT）

時間に対するガルバノスタティックEIS

腐食測定

サイクリック分極曲線 (CPP)

線形分極曲線 (LPR)

電気化学的ポテンショキネティック再活性化 (EPR)

電気化学ノイズ (EN)ゼロ抵抗アンメータ (ZRA)

バッテリーテスト

バッテリーの充放電定電流充放電（GCD）

定電位充放電（PCD）

定電位間欠滴定法（PITT）

定電流間欠滴定法（GITT）

拡張機能

データロガー

電気化学的ストリッピング

析出クーロメトリーによるバルク電解（BE）

Rs測定
