柔軟器試験システムで将来対応可能な航空電子機



ピカリングのスイッチングおよびシミュレーション製品は、幅広いプラットフォームやプロジェクトで使用される、コストと時間を節約できるコア航空電子試験システムの開発をサポートします。



カスタマー

航空機用アビオニクス、宇宙およびセキュリティシステムを設計・製造し、世界中で支援サービスを提供する多国籍企業。



アプリケーション

軍用および商用航空電子機器で使用される電子システムおよびサブアセンブリは、非常に高い品質基準を満たすことが求められます。この業界での故障のコストは高く、故障した部品の交換は非常に高額になる可能性があり、一部の故障は致命的で、人命の損失につながることもあります。

航空電子システムでの試験が必要な機器の非常に多様な性質は、従来、直流からマイクロ波に至る信号を測定するために同様に複雑な範囲の試験装置を必要としました。大手航空電子機器メーカーは最近、さまざまなプラットフォームやプロジェクトで使用されるスケーラブルな航空電子機能試験システムのコアスイッチングサブシステムを設計するために、Pickering と協力しました。このような柔軟なコア試験システムの開発は、継続的なエンジニアリングコストおよび試験システム開発にかかる時間を削減することを目的としています。新しいコアスイッチングシステムに投資されたエンジニアリング努力を可能な限り活用することで、自動化試験を必要とする将来のプロジェクトにおいて時間とコストの節約が可能になります。多様な製品群は、同様に多様な信号レベルと周波数に対応できるスイッチングシステムを必要としています。



解決策

新しいコアシステムによってもたらされた主な課題は、既存のすべてのテスト要件をできるだけ効率的（コストおよび設置面積）にカバーすることと、将来または未知の要件にも対応できる最終設計を持つことでした。最終設計では、必要に応じて追加機能を追加できるスケーラブルでモジュラーなスイッチシステムが中心でした。初期のコンセプトはVXIプラットフォームに基づいていました。顧客は以前にVXIベースの機器を使用していたためです。また、PXIは必要なスイッチ密度を提供できないと考えていましたが、追加の相談の結果、PickeringのPXIスイッチングおよびシミュレーション製品群は要件を満たすだけでなく、よりスケーラブルで陳腐化のリスクが低いソリューションを提供できると結論づけられました。

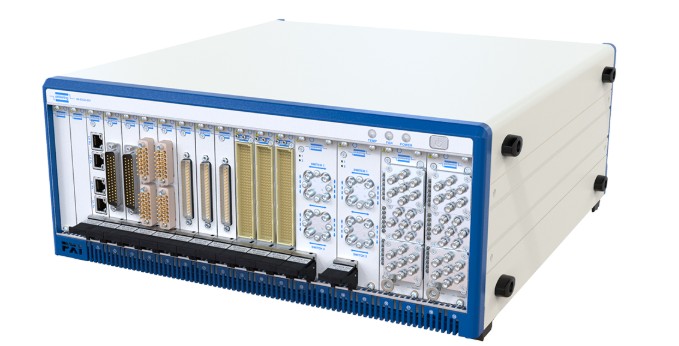

このコア航空電子機器テストシステムで使用されるピッカリングのスケーラブルでモジュール式のスイッチシステム

Pickeringの最大の利点は、コアコンピテンシーと高密度信号スイッチングへの集中、およびディスクリート、マルチプレクサ、マトリックストポロジーにおける電力、マイクロ波、信号スイッチングなどの主要製品の入手可能性です。信号スイッチングに加えて、テスト中にさまざまな負荷条件をシミュレートするためにプログラム可能な抵抗器が組み込まれました。

最後に、これらのスイッチングシステムが導入された後のサポートも重要な考慮事項でした。顧客は、故障診断および修理サイクル中にテストシステムが長時間停止することを許容できなかったためです。Pickering社のeBIRSTスイッチングシステムテストツールは、現場での故障を迅速に特定できる貴重な資源として評価されました。これらのツールにより、顧客は意味のある診断データと共に製品を修理のために返却することができるだけでなく、保証を無効にすることなく現場での修理を行うオプションも持つことができます。

参照製品:

PXIスイッチモジュール:

• 16個のSPDT電源リレー・スイッチモジュール
• 12個のSPDT 16A電磁リレー・スイッチモジュール
• 32x8高密度、単一スロット3U二極スイッチマトリックスモジュール
• 64x4高密度、単一スロット3U二極スイッチマトリックスモジュール
• デュアルマイクロ波トランスファースイッチモジュール
• 6GHzトリプルサブミニチュアSP6Tマイクロ波マルチプレクサモジュール



PXIシミュレーションモジュール

• 6チャネル高密度PXI精密抵抗モジュール



診断

• eBIRSTスイッチングシステムテストツール
