Analog Discovery 3 Pro Bundle

USB-C 接続オシロスコープ、任意波形発生器、ロジックアナライザ、プログラマブル電源

コンパクトで多機能なAnalog Discovery 3 Pro Bundle は、USB-C 接続でPCにつなぐだけで利用できる手のひらサイズの計測器です。オシロスコープ、任意波形発生器、ロジックアナライザ、プログラマブル電源など、複数の機能を1台に集約。教育現場から研究開発、製造ラインやフィールドワークまで、幅広いシーンで活用できます。
Windows、Mac、Linuxに対応した柔軟なWaveFormsソフトウェアを使用することで、Analog Discovery 3は研究室、現場、さらには自宅でも使用できます。従来のベンチトップや高価な計測機器に縛られる必要はもうありません。

主な仕様

• オシロスコープ：2ch、14bit、最大125MS/s、±25V入力
• 任意波形発生器（AWG）：2ch、14bit、最大125MS/s、±5V出力
• ロジックアナライザ／パターンジェネレータ：16ch（3.3V、5Vトレラント）、最大125MS/s
• プログラマブル電源：±0.5～±5V、最大800mA
• ソフトウェア：WaveForms（Windows/Mac/Linux）、LabVIEW、Python、MATLABに対応

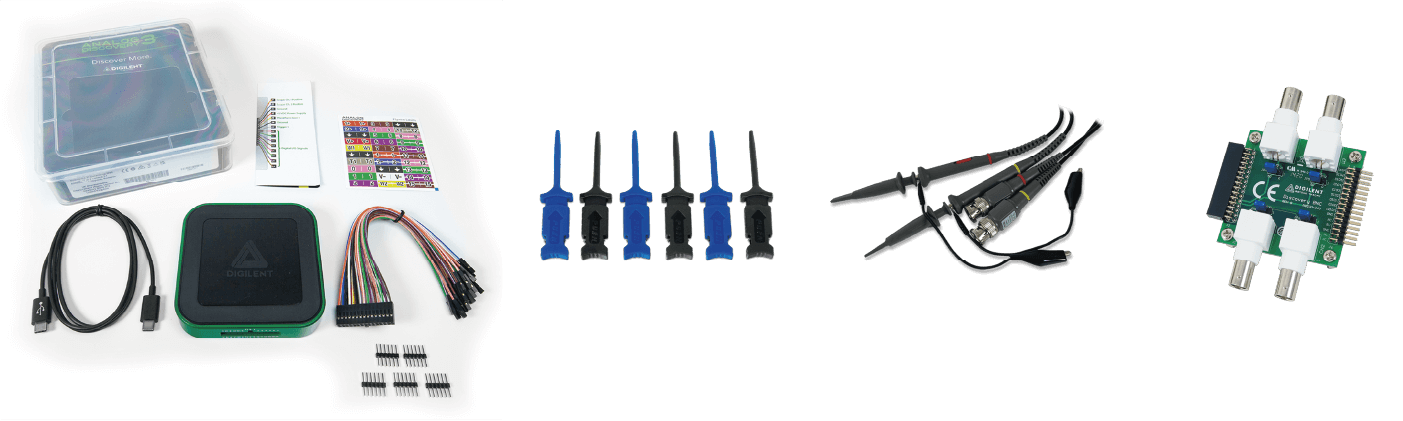

セット内容

• Analog Discovery 3 本体
• プロジェクトボックス ×1
• USB-C to USB-C ケーブル ×1
• フライワイヤ信号ケーブル ×1
• 6ピンオスヘッダー（5個パック）
• 30ピンフライワイヤラベル
• BNCアダプタボード
• BNCオシロスコーププローブ（x1/x10）ペア
• ミニグラバーテストクリップ（6個パック）

特徴

1.オシロスコープ

• 2つの差動チャネル、14ビット分解能、チャネルあたり最大125 MS/s、+/-25 Vの入力範囲、30+ MHzの帯域幅、BNCアダプタ付き
• ユーザー設定可能なハードウェア入力フィルタ
• FFT、スペクトログラム、ロックインアンプ、追加のソフトウェア入力フィルタ、アイダイアグラム、XYプロットビューなど、WaveFormsアプリケーションで利用可能

2.任意波形発生器

• 14ビット分解能、チャネルあたり最大125 MS/s、+/-5 V出力範囲、12 MHz帯域幅、BNCアダプタ付き2チャネル
• 標準波形、振幅および周波数変調信号、アナログ入力からの直接再生、カスタム波形など

3.ロジックアナライザとパターンジェネレータ

• 16個のデジタルI/Oチャネル（チャネルあたり最大125 MS/s）
• 個別に設定可能な3.3 Vデジタル入力と出力、5 Vトレラント入力
• SPI、I2C、UART、CAN、JTAG、ROMロジック、カスタムプロトコルなど

4.プログラマブル電源

• 0.5 V～5 Vおよび-0.5 V～-5 Vの可変電源
• 補助電源を使用する場合、チャネルあたり最大 800 mA

5.追加機能

• 追加のソフトウェア機器には以下が含まれます。：スペクトラムアナライザ、ネットワークアナライザ、インピーダンスアナライザ　/ プロトコル アナライザー、ボタン、スイッチ、LED などの仮想デジタル I/O  / データロギング、電圧計、アプリ内スクリプト
• C、C++、Python、その他の言語でのハードウェア制御用SDK
• LabVIEWとMATLABのサポート

6.携帯性

• 手のひらサイズのコンパクト筐体
• USBバスパワー駆動で電源不要
• フィールド作業や教育現場に最適。

7.多彩な開発環境対応

• 専用アプリケーション「WaveForms」によるGUI操作
• C/C++、Python、LabVIEW、MATLABなどのSDKに対応
• 自動化スクリプトや教育用ラボにも活用可能。。

ペリテックの技術力と経験を活かし、試験・計測・制御システム全体の構築をサポートします。
