アナログディスカバリースタジオ



ポータブル試験測定装置





アナログディスカバリースタジオとは？

Analog Discovery Studioは、あらゆる多目的スペースを簡易電子実験室に変えることができる、フル機能のポータブル試験・計測装置です。オシロスコープ、ロジックアナライザ、スペクトラムアナライザ、波形発生器など13種類の計測器を搭載し、便利で交換可能なブレッドボード対応インターフェースを備えたベンチトップ計測器を豊富に揃えています。学生が場所を選ばずに学習できる環境に最適です。



スタジオ学習

実験室のスペースが縮小し、学生数が増加しているため、多くの教育機関が従来の実験室での学習を補完する手段としてスタジオ学習を選択しています。そのため、あらゆる種類の回路プロジェクトに対応できるポータブルなテスト・計測ベンチの必要性が高まっています。Analog Discovery Studioがあれば、学生は図書館、オフィスアワー、チューターセンター、教室、自宅、さらにはコーヒーショップなど、どこでも実践的な学習を続けることができます。

Analog Discovery Studio は、あらゆる学生の実践的な学習をサポートし、無料の Mac、Linux、Windows 互換ソフトウェアである WaveForms とともに利用できます。



ポータブルデザイン

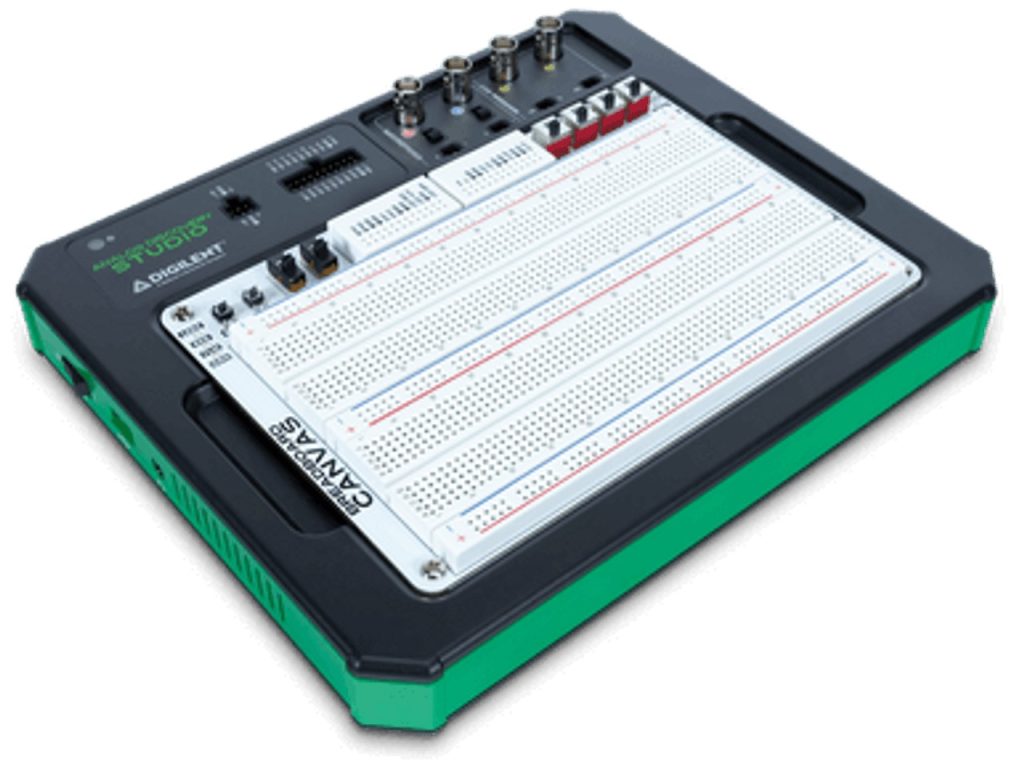

Analog Discovery Studioは、ベンチトップ機器を積み重ねる代わりに、コンパクトな設計となっています。耐久性の高い筐体は1.25 x 9.25 x 7.5インチで、ベンチ、デスクトップ、バックパックに収まります。学生は、ブレッドボード接続可能なMTEケーブルまたは業界標準のBNCケーブルを介してオシロスコープと波形発生器にアクセスできます。ロジックアナライザ、パターンジェネレータ、トリガーにもMTEケーブルを介してアクセスできます。

付属の磁気接続式ブレッドボードキャンバス上で回路や設計を構築でき、持ち運びの際に簡単に交換または取り外しできるため、研究室での作業から自宅での作業への移行が可能な限りスムーズになります。ブレッドボードキャンバスには、物理​​スイッチで制御される電源出力、内蔵の共通I/O、そしてブレッドボードに使用できる大きな表面も備わっています。ブレッドボードキャンバスとコストパフォーマンスに優れたブランクキャンバスは、必要に応じて個別に購入でき、ブレッドボードが摩耗した場合や、追加で必要になった場合にも対応できます。

ポケットサイズまたは USB 電源のデバイスが必要な場合、Analog Discovery 3 は Analog Discovery Studio の代替オプションとなります。

特徴

アナログ入力

• オシロスコープ、ネットワークアナライザ、スペクトラムアナライザ、電圧計、インピーダンスアナライザ、データロガーで使用
• BNCまたはMTEコネクタを介してアクセス可能な2つのアナログ入力チャンネル
• チャネルタイプ: 差動 (MTE 付き) またはシングルエンド (BNC 付き)
• BNCケーブルを使用したアナログ帯域幅: 30+ MHz @ 3dB
• MTEフライワイヤ付きアナログ帯域幅：9 MHz @ 3dB
• 入力範囲：±25 V（差動±50 V）
• 入力保護：±50 V
• 分解能：14ビット
• 動作速度：100 MS/s

アナログ出力

• 波形発生器およびネットワークアナライザで使用される
• BNCまたはMTEコネクタを介してアクセス可能な2つの任意波形発生器チャネル
• AC振幅（最大）: ±5 V
• アナログ帯域幅（BNCまたはMTEコネクタ：8 MHz @ 3dB）
• 100 MS/sで動作

電源

• 12ボルト電源: 12V ±5%; 最大0.2アンペア
• -12ボルト電源: -12V ±5%、最大0.2アンペア
• 5ボルト電源: 5.0 V ±5%; 最大1.0 A
• 3.3ボルト電源: 3.3 V ±5%; 最大1.0アンペア
• V+およびV-レール: 0.5 V～5 V (V+)、および-0.5 V～-5 V (V-)　：最大出力: 各電源2.1W / 最大電流出力: 各電源ごとに 700mA
• 注意：電源を使用する前に、ブレッドボードキャンバスの下にある保護フォームを取り外してください



デジタル入力と出力

• ロジックアナライザ、パターンジェネレータ、プロトコルアナライザ、デジタルI/Oで使用
• チャンネル数: 16
• 入力ロジック規格：LVCMOS（1.8/3.3 V、5 Vトレラント）
• 出力ロジック規格：LVCMOS（3.3 V、12 mA）
