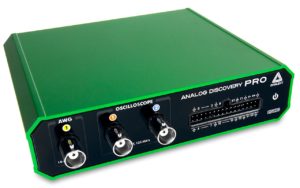

アナログディスカバリープロ ADP2230



混合信号USBオシロスコープ、波形発生器、ロジックアナライザー、可変電源



アナログディスカバリープロADP2230とは？

アナログディスカバリープロ（ADP2230）™は、プロフェッショナルエンジニア向けに設計された混合信号オシロスコープ（MSO）です。アナログ入力、アナログ出力、デジタルI/Oを備え、すべてが最大125 MS/sで動作する深いメモリーバッファを特徴としています。ユーザーは、さまざまなデバイスからのデータをテストおよび分析するためにデジタル信号を受信および生成しながら、そのシステムに強力な電源で電力を供給することができます。この機能満載のデザインにより、ADP2230は複数のテストおよび測定デバイスの機能を実行でき、従来の計器のスタックを置き換えることができます。

無料のWaveFormsソフトウェアを使用すると、ユーザーは複雑なデータを表示およびキャプチャし、スペクトル分析やネットワーク分析を行い、大量のデータを迅速に取得できます。WaveFormsはADP2230のディープバッファメモリを活用しており、数億サンプルを保存し、ホストコンピュータにストリーミングできるようにします。WaveFormsのフレンドリーなユーザーインターフェースは、従来のベンチトップオシロスコープの感覚を持っています。

ADP2230は、エンジニア、研究者、教育者、科学者に比類のない柔軟性で設計とテストを行うことを可能にするDigilent Analog Discovery Proファミリーのテストおよび計測デバイスの一部です。これらのカスタマイズ可能なソリューションは、経験豊富な専門家と新興エンジニアの両方に対応し、開発を加速しながらも、参入の障壁を低く抑えています。



主な機能

• 深いメモリバッファを備えたUSB混合信号オシロスコープ、長時間の取得に対応
• BNCコネクタとアルミケース
• 二つのアナログ入力 – 50MHz以上の帯域幅
• 1つのアナログ出力 – 15 MHzの帯域幅
• 16のデジタル入出力チャンネル
• Sサンプルレートは最大125 MS/sまで対応
• 二つの電源出力
• USB 3.0の通信速度
• 複数のデバイスを同期してチャンネル数の増加可能
• WaveForms、WaveForms SDK、LabVIEW、MATLABによる広範なソフトウェアサポート



特徴

アナログ入力

• ±25 Vの入力範囲を持つ14ビット解像度の2つのBNC入力チャネル
• 50MHz以上の帯域幅、チャネルごとに最大125MS/s
• デフォルトでは、チャンネルごとに64ミリ秒のオンデバイスバッファリングが行われ、最大128ミリ秒まで対応



アナログ出力

• 14ビット解像度のBNC出力チャンネル1つ、±5 Vの出力範囲
• 15 MHzの帯域幅、チャンネルごとに最大125 MS/s
• 標準、変調、カスタム波形出力に対応

電源

• 2つのプログラム可能な電源（0.5 Vから5 V、-0.5 Vから-5 V）
• チャンネルあたり最大1Aまたは3Wまで
• システム温度、電圧レール出力、および供給電流の統合ハードウェアリードバック



デジタル入力および出力:

• 16 動的に構成可能な 3.3 V CMOS デジタル入出力チャネル
• チャンネルごとに最大125 MS
• デジタル入力のデバイス内バッファリングは、チャネルごとに最大128ミリ秒を保持
• 複数の通信プロトコルの分析と生成



高度なトリガー信号

• トリガーソース：オシロスコープアナログチャネル、ファンクションジェネレータースターター、デジタルI/Oライン、外部トリガー、手動トリガーボタン
• モード：手動（強制トリガー）、シングル　/  自動は無し
• アナログのトリガー ：エッジ、パルス、遷移、条件、レベル、ヒステリシス、ホールドオフ
• デジタルトリガー：エッジ、レベル、パターン、グリッチ、プロトコル



接続性

• デバイスからコンピュータへ: USB Type-CからC



ソフトウェアサポート

• WaveFormsは、DigilentのWindows、Mac、Linux用の無料ソフトウェアアプリケーション
• C/C++、Python、C#、Visual Basicを通じたカスタムアプリケーションとスクリプティングのためのWaveForms SDK
• LabVIEWとMATLABのサポート



追加機能

• 可変システム クロック周波数と外部クロック
• USB 3.0サポートによる高速データストリーミング
• 楽器やデバイス間の高度なトリガリングとクロストリガリング、デュアルモードサポートを含む
• 内部ハードウェアループバックは、アナログ出力の再キャプチャと、フィルタされたアナログ入力信号およびフィルタされていないアナログ入力信号の出力の両方を可能にします。
• 二つのプログラム可能な電源に対するオプション標準波形発生器の制御
• ネットワークおよびスペクトル分析のための専用機器



その他

• 寸法 (長さ×幅×高さ): 134.2 mm × 144.0 mm × 37.9 mm (~5.28 インチ × ~5.67 インチ × ~1.49 インチ)
• 重量：464g（約16.4オンス）



製品コンプライアンス

• HTC: 8471809000
• ECCN: 3A992.a
