アンプ

20〜40 GHz、17 dBゲイン、20 dBm 出力 P1dB



アンプとは？

TMYTEK自社設計の高周波アンプは、電子システムにおいて無線周波数（RF）信号の強度を高めるために使用されるデバイスです。要求の厳しい通信アプリケーションやワイヤレス技術向けに設計されています。このアンプは、20 GHzから40 GHzまでの広い動作周波数範囲を特徴としています。12Vで駆動し、内蔵のDC-DC変換回路により、全入力電圧範囲にわたって一貫した効率で100 mW（+20 dBm）のRF電力を提供します。堅牢でコンパクトな筐体にKタイプ（2.92 mm）コネクタを装備し、信頼性と耐久性を確保します。



なぜTMYTEKのアンプなのか？



ブロードバンド
衛星通信Ka帯および5G FR2アプリケーションをカバーする20～40 GHzの複数のミリ波アプリケーションおよび規格をサポート。

高効率
ミリ波帯域での高速データ伝送に適したアンプで、17 dBのゲインと+20 dBmのP1dBを提供します。

容易なインテグレーション
コンパクトサイズ、単一DC電源、標準Kタイプコネクタで設計されており、実験のセットアップが容易かつ柔軟です。

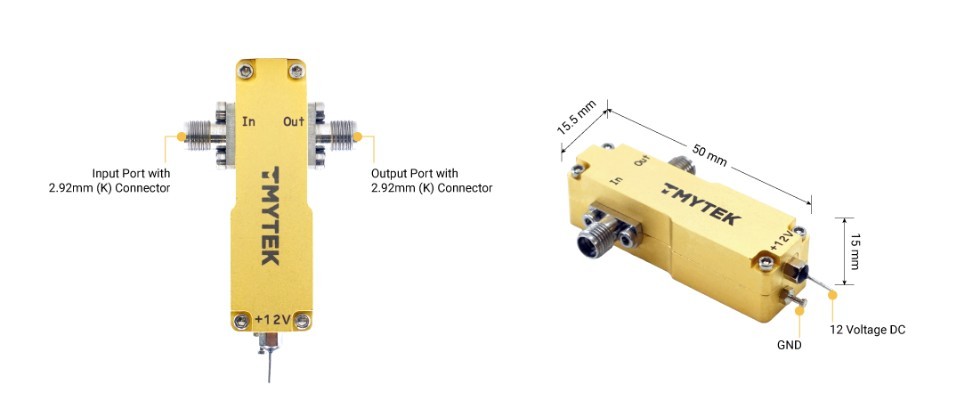

インターフェース

アンプ の仕様

パラメーター	条件	単位	最小値	タイプ	最大値
動作周波数	---	GHz	20	---	40
小信号ゲイン	20 to 30 GHz	dB	15	---	20
	30 to 40 GHz	dB	18	---	23
出力 P1dB	20 GHz	dBm	---	21	---
	30 GHz	dBm	---	21	---
	40 GHz	dBm	---	18	---
ノイズフィギュア	---	dB	---	7	---
入力反射損失 (S11)	---	dB	---	-7	---
出力反射損失 (S22)	---	dB	---	-10	---
供給電源	---	V	---	12	---
供給電流	---	mA	95		115

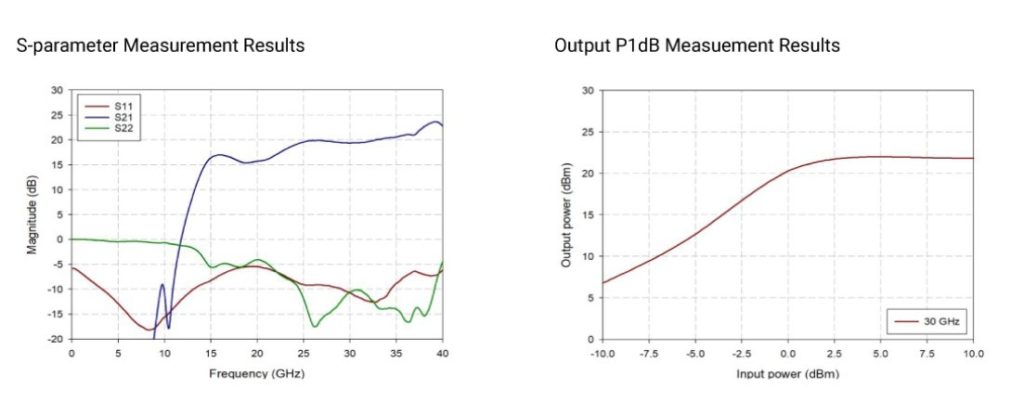

性能
