Pickering Interfacesと大手システムインテグレーターであるLGM Ingenierieの密接な協力により、複数拠点の航空宇宙検証および生産試験システムの効率化が成功しました



ハイブリッドPXIおよびLXIアーキテクチャは、コンパクトでコスト効率の高いソリューションで必要とされる業界標準の柔軟なスイッチングを提供します



カスタマー：

航空宇宙産業で世界的に有名な企業が、複数の拠点でのアビオニクス LRU（ラインリプレース可能ユニット）の開発と生産を効率化するために、設計検証と生産テストの両方の機能に対応する新しいテストシステムアーキテクチャを指定しようとしていました。テスト用モジュラー・スイッチングソリューションのリーダーである Pickering Interfaces は、このプロジェクトに入札しているテストベンチ統合のリーディングカンパニー LGM Ingénierie から、新システムのスイッチングおよび配線要件についての協力依頼を受けました。



目的:

航空電子機器会社のプログラムの主要な戦略は、信頼性が高く業界標準の試験および測定リソースを使用して、使いやすく、長期間（通常15～20年）持続可能なコンパクトで柔軟かつ統合されたスイッチングソリューションを提供することでした。

すべての必要な（および将来の）テスト要件を満たすために、システムアーキテクチャは、合計400以上のポイントにわたる各LRUの入出力チャンネルに様々な計測器を柔軟に切り替えられる必要があり、これらの接続上でシュミレーションされた故障（例えば短絡や断線）を注入できる機能も必要でした。

世界中で60以上のサプライヤーにサポートされているPXIプラットフォームは、その柔軟性と航空宇宙産業での広く受け入れられていることから、テストシステムアーキテクチャにおける優先的な選択肢となりました。LGMエンジニアリングとの技術的な議論において、PickeringはPXI BRIC大型マトリックスファミリーとモジュラー故障挿入ソリューションの両方を提示しました。しかし、必要なマトリックスの大きさ（2ワイヤークロスポイントが1700以上）および最終顧客のテストシステムのサイズや予算の制約から、PickeringのLXIマトリックス製品のうちの1つがより適切なソリューションである可能性があると判断されました。

選定された理想的な製品は、Pickeringの高密度LXI 4x448 2ポールスイッチマトリックス（モデル：60-556-027）で、デュアル内部アナログバスと統合セルフテストを備え、コンパクトな1U、19インチラックマウントエンクロージャに収められています。このユニットには、2A/60W/300V定格の高品質な電気機械リレーが装備されています。

ピケリングの高密度LXIスイッチマトリックス（モデル：60-556-027）

さらに、ピカリングは必要な設計検証/確認テストのために、可能なLRUチャネル障害をシミュレートするPXIフォールトインジェクションモジュール（モデル: 40-190B-002）を提案しました。テストシステムのラックスペースを最小限にするため、これらは同社のLXI/USB 1U 6スロットシャーシ（モデル: 60-106-001）に収められました。元のテストキャビネットのサイズでは、追加の4U PXIシャーシを収容できなかったためです。

ピケリングのPXIフォルトインサーションモジュール（モデル：40-190B-002）



Pickering's LXI/USB 1U six-slot chassis (model: 60-106-001)



このハイブリッドPXIおよびLXIアーキテクチャは、コンパクトでコスト効果の高いソリューションにおいて、必要な業界標準の柔軟なスイッチングを提供しました。

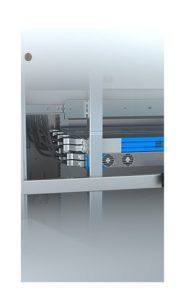

テストシステムへの外部接続のために、テストシステムとLRU間のインターフェースの柔軟性と信頼性のために、バージニアパネルのマスインターコネクトソリューションが選ばれました。Pickeringのオンライングラフィカルケーブル設計ツールを使用し、最終顧客と協力して、LGMのエンジニアはテストシステムに必要なすべてのケーブルを設計し供給することができ、Pickeringおよび他のベンダーの資源をすべて組み込みました。

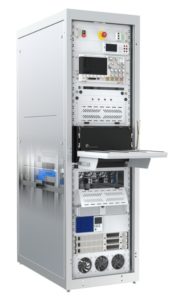

ピッカリングのスイッチングおよび配線を示す最終試験システム

ポジティブな相互作用

Pickering InterfacesとLGMの密接な関係のおかげで、両社は入札で成功し、競合する選択肢に対して実際の利点を示しました。LGMはテストシステムを設計し、キャビネットの配線を完了し、すべてのアプリケーションソフトウェアを開発しました。これは、PickeringのPXIおよびLXI製品の特徴である使いやすい共通ドライバインターフェースと、手動制御およびデバッグ用の包括的なソフトフロントパネルによって可能になりました。



マルチサイト・マルチ機能ベンチ（検証および生産用）

航空電子機器の顧客は、PickeringとLGMの協力によって開発された試験システムを、自社の生産工場と、リソースを最適化するために別の場所に設置されている検証・確認チームの両方で使用します。両チームが類似した機器を使用しているため、情報交換は大幅に簡略化されます。さらに、同じアーキテクチャは、将来世代の試験システムや同社の検証プログラムの基盤としても機能します。
