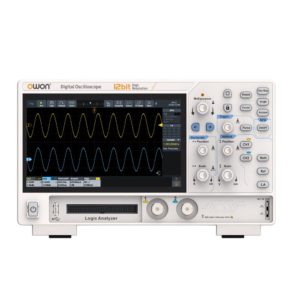

ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ



概要

•  12ビットADC搭載
•  オシロスコープに、30MHz波形発生器（オプション）、16ch ロジック・アナライザ（オプション）、周波数カウンタ、電圧計、FFTアナライザ、プロトコル・アナライザ を統合
• OWON Xビジョン・アーキテクチャ搭載：低ノイズ、深いメモリ長、高速な波形更新レート
•  100M 最大メモリ長、700,000wfms/s 最高波形更新レート、信号をクリアに取り込み可能
• 垂直軸スケール 200uV/div-10 V/div
• 1MポイントFFT解析、周波数成分を正確に表示
• ボード線図機能（波形発生器オプションが必要）
• マウスやキーボードをサポート、作業効率が向上
• 閲覧、編集、保存が簡単にできる拡張ファイルマネージャ
• オプションの Wi-Fi/Bluetooth モジュールでFTPやネットワークプリンタなどをサポート
• 省スペース化できる薄型デザイン
• 7インチ マルチタッチ・スクリーン、拡張された操作エクスペリエンス



モデル

• ADS912A
• ADS914A
• ADS922A
• ADS924A
• ADS900A-AG
• ADS900A-LA

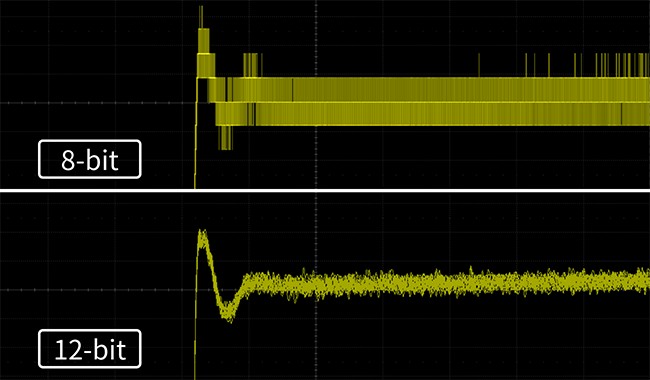

12-bit 高分解能

高分解能オシロスコープは、信号の検出・表示能力に優れ、信号の細部や特性の解析に役立ち、高精度電源試験、電源リップル測定、機器の性能評価、エンジン制御ユニット試験などのアプリケーションに大きなメリットをもたらします。



優れたオシロスコープ機能

・250MHz/125MHz 周波数帯域
・2Gサンプル/秒 最高サンプルレート
・100Mポイント 最大メモリ長（標準）
・700,000波形/秒 最高波形取り込みレート



FFTアナライザ

・最大1Mポイントのデータで演算するFFT機能
・最高周波数はオシロスコープの周波数帯域と同じ
・独立した窓関数表示
・ピークサーチ機能
・Zoomイン/アウトをサポート、クリアなカーソル情報表示

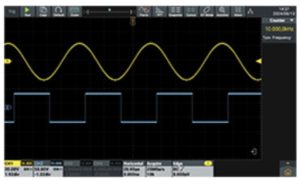

デジタル電圧計＆高精度周波数カウンタ

・測定タイプは AC RMS / DC / AC + DC RMS、
・統計とアラーム機能をサポート
・6桁分解能
・最大/最小/平均などの統計機能をサポート

ロジック・アナライザ（オプション）

・16チャンネル、最高サンプルレート625Mサンプル/秒
・25Mポイントのレコード長
・アナログ/デジタル・チャンネルの混合トリガ＆デコードをサポート

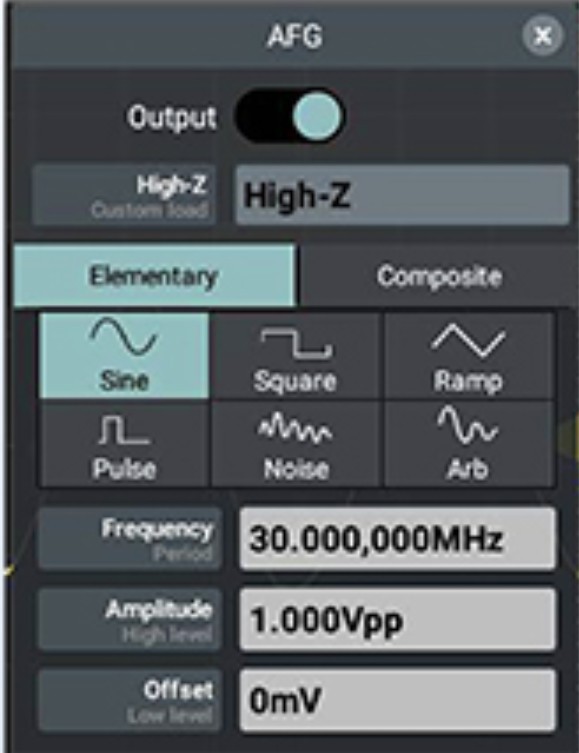

波形発生器（オプション）

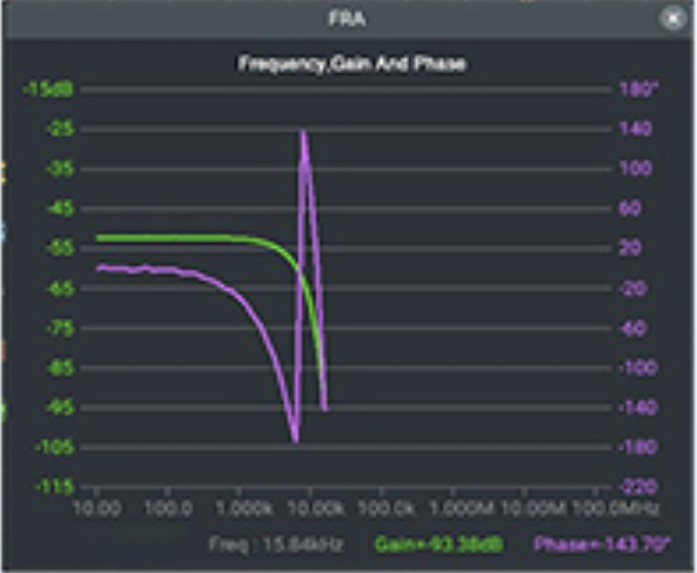

ボード線図機能（波形発生器オプションが必要）

ビルトイン波形発生器がスイープ信号を負荷端に向けて入力信号として注入、出力信号をオシロスコープで観測することで一様図を得ることができます。ボード線図はインピーダンス/位相の周波数特性を測定するため、電子部品の特性評価や故障診断に役立ちます。
負荷周囲回路の安定性を迅速に評価するのに役立ちます。

多彩に拡張できるハードウェア機器

マイク、ヘッドフォン、マウス、キーボードなどの外部デバイスをサポートして、より優れた対話型の操作性を実現します。オプションのUSB（WiFi + Bluetooth）モジュールは、FTP、ネットワーク・プリンタ、モバイル・ホットスポットをサポートします。



多様なインターフェース

バッテリ駆動も可能なType-C給電やUSBホスト、USBデバイス、LAN、HDMI、MIPI（D/任）出力を標準で備えています。Type-C電源ポートにバッテリ一駆動電力が供給されればローノイズ測定が可能になり、多様な使用場所やアプリケーションに適応しています。
※ 12V/4A 出力が可能なモバイル・バッテリー



新しいタッチ・エクスペリエンス

ユーザー・フレンドリーなフルタッチ操作は、波形操作やメニュー操作で様々なジェスチャーをサポート。

録画機能

ファイル・マネージャー

閲覧、編集、エクスポートがより簡単になるよう最適化されたファイル・マネージャー。

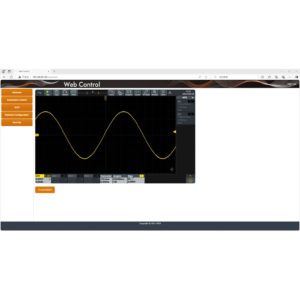

リモート・コントロール

Webコントロールによるリモート制御をサポート、SCPコマンドを使用してユーザー・アプリケーションから制御することもできます。

仕様

モデル	ADS912A		ADS922A	ADS914A		ADS924A
周波数帯域(-3 dB)	125MHz		250MHz	125MHz		250MHz
チャンネル数	2			4
最高サンプルレート	2GSa/s(1チャンネル使用時)、1GSa/s (2チャンネル使用時)、 500MSa/s(3,4チャンネル使用時)
アクイジション・モード	サンプル, ピーク検出, ハイレゾ, アベレージ, セグメント			DCゲイン確度	3%(≤1 mV), 2%(≥2 mV)
最高波形取り込みレート	700,000wfms/s			最大メモリ長	100M
垂直軸スケール	200μV/div～10 V/div			垂直分解能	12bits
水平軸スケール	1ns/div - 1000s/div, 1-2-5ステップ			時間軸確度	±25 ppm (typical)
入力インピーダンス	1 MΩ±2%　//  20 pF±5 pF
プローブ減衰比	1.00μX-1M.00X, 1-2-5ステップ、　 ユーザー設定
トリガ・タイプ	Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI CAN, LIN
バス・デコーディング	RS232/UART, I2C, SPI, CAN, LIN
自動測定	Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓),FRR(A↑-B↑),FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑),LFF(A↓-B↓)
波形演算	+, -, *, /, &&, ||, ^, ！, Intg, Diff, Sqrt, 関数 (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, ユーザー定義, デジタルフィルタ (ローパス, ハイパス, バンドパス, バンドリジェクト)
周波数カウンタ	6-桁 最高周波数: オシロスコープの最高周波数
電圧計	DC, AC+DCrms, ACrms, 分解能: 4桁 (ACV/DCV)
波形発生器（オプション）仕様
最高出力周波数	30MHz、1チャンネル	サンプルレート		160MSa/s
基本波形	Sine, Square, Ramp, Pulse, Noise
ビルトイン波形	28 タイプ
垂直分解能	14 bits	任意波形		1μHz ~ 10MHz
任意波形長	2-8K points	振幅		2mVpp ~ 10Vpp , 1mVpp ~ 5Vpp (50 Ω)
出力インピーダンス	50Ω (type)	変調		AM, FM, PM, FSK
ロジック・アナライザ（オプション）仕様
チャンネル数	16 (D0-D15) (D0 to D7, D8 to D15)
しきい値範囲	±20.0 V, 10 mV ステップ	最大入力電圧		±40V peak CAT I, transient overvoltage 800Vpk
最小電圧振幅幅	500mVpp	入力インピーダンス		100kΩ, 8 pF
最大入力ダイナミックレンジ	±30 V+ threshold	垂直軸分解能		1 bit
そのほか
インターフェース	HDMI,USB device,USB Host,Trig Out(P/F),LAN
ディスプレイ	7 インチ (1024×600) 静電容量式マルチタッチ・スクリーン
電源インターフェース	Type-C [1]
寸法 (W x H x D)	260mm x 160mm x 78mm
重量	約1.5kg (本体のみ)
