ADS800A シリーズ 12ビット 多機能デジタル・オシロスコープ

ADS802A
ADS804A
ADS812A
ADS814A
ADS822A
ADS824A

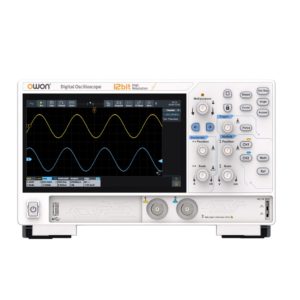

ADS800A シリーズ 12ビット デジタル・オシロスコープ

•  12ビットADC搭載
• オシロスコープに、周波数カウンタ、電圧計、FFTアナライザ を統合
• 70 - 200MHz 周波数帯域、1.25GSa/s サンプリングレート
• 50M 最大メモリ長、700,000wfms/s 最高波形更新レート、信号をクリアに取り込み可能
• 垂直軸スケール 500uV/div-10 V/div
• 1MポイントFFT解析、周波数成分を正確に表示
• 豊富なトリガタイプ：エッジ、ビデオ、パルス幅、スロープ、ラント、ウインドウ、タイムアウト、N番めエッジ、ロジック、RS232/UART、l2C、SPI、CAN、LIN
•  2チャンネル ハードウェア・デコーディング：RS232/UART、I2C、SPI、CAN、LIN
• マウスやキーボードをサポート、作業効率が向上
• オプションの Wi-Fi/Bluetooth モジュールでネットワークプリンタをサポート
• 薄型デザインによる省スペース化できる
• 7インチ マルチタッチ・スクリーン、拡張された操作エクスペリエンス



モデル	ADS802A	ADS812A	ADS822A	ADS804A	ADS814A	ADS824A
周波数帯域（-3 dB）	70MHz	100MHz	200MHz	70MHz	100MHz	200MHz
チャンネル数	2			4
最高サンプルレート	1.25GSa/s（1,2チャンネル使用時）625MSa/s (3,4チャンネル使用時)
アクイジション・モード	サンプル, ピーク検出, ハイレゾ, アベレージ, セグメント			DCゲイン確度	3%（≤1 mV）; 2%（2 mV）; 1.5% (≥5mV)
最高波形取り込みレート	700,000wfms/s			最大レコード長	50M
垂直軸スケール	500μV/div - 10 V/div			垂直軸分解能	12bits
水平軸スケール	1ns/div - 1000s/div, 1-2-5ステップ			時間軸確度	±25 ppm (typical)
入力インピーダンス	1 MΩ±2%  //  20 pF±5 pF
プローブ減衰比	1.00μX-1.00MX, 1-2-5ステップ、 ユーザー設定
トリガ・タイプ	Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI CAN, LIN
バス・デコーディング	RS232/UART、I2C、SPI、CAN、LIN
自動測定	Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑),Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓), FRR(A↑-B↑), FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑), LFF(A↓-B↓）
波形演算	+, -, *, /,&&, ||, ^, ！, Intg, Diff, Sqrt, 関数(Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, ユーザー定義, デジタルフィルタ(ローパス, ハイパス, バンドパス, バンドリジェクト)
周波数カウンタ	6-桁 最高周波数: オシロスコープの最高周波数
電圧計	DC, AC+DCrms, ACrms. 　分解能：4桁(ACV/DCV)
そのほか
インターフェース	HDMI, USB device, USB Host, Trig Out(P/F), LAN
ディスプレイ	7 インチ (1024×600) 静電容量式マルチタッチ・スクリーン
電源インターフェース	Type-C [1]
寸法 (W x H x D)	260mm x 160mm x 78mm
重量	約1.5kg（本体のみ）
