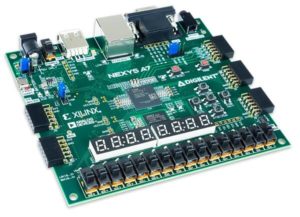

Nexys A7 AMD Artix™ 7 FPGAトレーナーボード：ECEカリキュラムに推奨



概要

Nexys A7（以前はNexys 4 DDRとして知られていた）は、非常に使いやすく、それでいて強力なFPGA開発ボードです。AMD Artix™ 7 FPGAファミリーを基に設計されたNexys A7は、業界アプリケーションを教室環境に取り入れるための即使用可能なデジタル回路開発プラットフォームです。

＊注：Nexys A7-50Tバリアントは廃止され、購入できません。

Nexys A7は、10/100 Ethernet、USB、UART、JTAG、VGAなど多様なインターフェースを備えているため、学生はすぐに学び始めることができます。内蔵の温度センサー、マイクロフォン、加速度センサーにより、学生は追加のハードウェアなしで様々なプロジェクトに取り組むことができます。また、追加のカスタマイズやアプリケーションのために5つのPmodポートも用意されています。

Nexys A7-100TはArtix 7 XC7A100T-1CSG324C FPGAを搭載しています。

Nexys A7は、学生のためのコスト削減に役立つ無料のスタンダード版とともに、AMD Vivado™ Design Suiteによってサポートされています。

Nexys A7をすぐに使い始めるためのガイドやデモが利用可能です。これらはサポート資料タブから見つけることができます。

リピーターのお客様へ：この製品に変更がありました。特徴タブのメモリセクションをご覧ください。



特徴

Nexys A7-100T
FPGA part	XC7A100T-1CSG324C
Logic Slices	15,850
Block RAM (Kbits)	4,860
DDR2 Memory (MiB)	128
Clock Tiles (with PLL)	6
DSP Slices	240



• FPGAの特徴

内部クロック速度は450MHzを超える

オンチップアナログ-デジタルコンバータ(XADC)

JTAGとフラッシュを介してプログラム可能



• システム機能

USB-JTAG プログラミング回路

16 MB QSPI フラッシュ

供給チェーンの制約により、S25FL127S または S25FL128S フラッシュメモリのいずれかがボードに搭載される可能性があります。これらの部品は機能的には同等ではありませんが、Vivado を通じたフラッシュプログラミングおよび QSPI ブートモードには影響はありません。詳細は、サポートタブにある Nexys A7 リファレンスマニュアルに記載されています。

USBまたは7V-15Vの任意のソースから電源供給されます。

microSDカードコネクター



• システム接続

10/100 Mbps イーサネット

注：AMD提供のNexys A7のイーサネットインターフェースに対するソフトウェアサポートは、Vivado 2019.2以降のバージョンでは制限されています。詳細については、サポートタブからアクセスできるNexys A7リファレンスマニュアルのイーサネットPHYのセクションを参照してください。

USB-UARTブリッジ



• インタラクションおよびセンサーデバイス

3軸加速度計

PDMマイクロフォン

PWMオーディオ出力

温度センサー

2つの4桁のセグメント7セグメントディスプレイ

マウス、キーボード、およびメモリースティック用のUSB HID

16スイッチ

16 LEDs

2つの三色LED

12ビットVGA出力



• 拡張コネクタ

4つのPmodコネクタ

XADC信号のためのPmod



• 製品コンプライアンス

HTC: 8471500150

ECCN: 5A992.c
