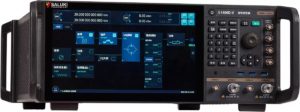

1466-Vシリーズベクトル信号発生器



S1466-Vシリーズ信号発生器は、マイクロ波およびミリ波の最先端試験用の汎用試験器で、広範な周波数範囲、大きなRF変調帯域幅、高い信号スペクトル純度、高精度および大きなダイナミックレンジを持つ出力パワー、優れたベクトル変調精度およびACPR性能を備えています。単一機械のデュアルRFチャネルおよび複数機械のカスケードデザインにより、さまざまな試験要求を満たすことができます。アナログ変調、デジタル変調、フェージングシミュレーション、AWGNなどの豊富な内蔵機能により、日常の試験がより便利になります。シミュレーションソフトウェアと連携し、多様なシナリオ信号シミュレーションを実現します。これにより、無線通信やモバイル通信のような複雑なシナリオのサポートが容易になります。大画面タッチグラフィックスによる新しい人間-コンピュータインタラクションのアップグレード、モバイルブラウザのアクセス制御、複数のメーカーの電力計接続識別、マルチクライアント展開、SCPIコマンドの録音、制御インターフェイスのカスタマイズなど、一連の新しい機能により、ユーザーのテストの喜びを提供します。S1466-Vシリーズ信号発生器は、コンポーネントレベルからシステムレベルまでの高水準テストに最適です。



主な特徴

• 同軸周波数範囲：6kHzから13GHz/20GHz/33GHz/45GHz/53GHz/67GHz
• 優れたスペクトル純度：SSB < –132 dBc/Hz（典型的な10 GHzキャリアで10kHzオフセット）、スプリアス < –80 dBc（10 GHzキャリア）
• 高出力の大きなダイナミックレンジ：-150dBmから+25dBmまで設定可能な出力範囲
• 優れたベクトル変調精度
• 最大2GHzのRF変調帯域幅、オプションで500MHz/1GHz/2GHz
• 帯域幅豊富な変調機能、アナログ変調、パルス変調、30種類以上のデジタルをカバー
• CWマルチトーンおよび複雑なマルチキャリア変調機能をサポート
• 単一機器のデュアルチャネル+複数機器のカスケード、マルチチャネルの独立または位相同期出力を柔軟に構成可能
• 大画面タッチグラフィックガイドインタラクション
• ユーザー定義メニューをサポートSCPIリアルタイムレコーダーおよびコードジェネレーター、手動操作手順から実行可能なリモートコントロールコードを生成



周波数帯

• S1466C-V: 6 kHz to 13 GHz,
• S1465D-V: 6 kHz to 20 GHz,
• S1466E-V: 6 kHz to 33 GHz,
• S1466G-V: 6 kHz to 45 GHz,
• S1466H-V: 6 kHz to 53 GHz,
• S1466L-V: 6 kHz to 67 GHz,
