1435シリーズ信号発生器



概要

1435シリーズ信号発生器は、性能、経済性、容積重量のバランスを実現しています。迅速に応答し、わずか1ミリ秒で別の周波数に切り替わることで、テスト時間を短縮し、テスト効率を向上させ、大量データテストのニーズに応えます。さらに、優れたアナログ変調およびパルス変調機能も備えています。先進的な周波数合成とRFチャネル信号処理技術を採用することで、高性能を実現しつつコストを削減しています。さらに、1435シリーズ信号発生器は7インチの高感度LEDタッチスクリーンを搭載しており、タッチスクリーン、パネルボタン、回転ノブ、外部マウスとキーボードなどによる操作をサポートしており、ユーザーの操作体験を全面的にアップグレードします。持ち運び可能な3Uシャーシ構造を採用し、サイズが小さく、軽量であることが特徴です。1435シリーズ信号発生器は、R&D段階での高性能に対するテスト要件と、生産段階での高効率に対するテスト要件の両方を満たすことができます。



主な特徴

• 9 kHzから40 GHzまでの広い周波数範囲
• 20GHzで最大20dBmの高出力パワー
• 150dBより大きい電力ダイナミックレンジ
• 10kHzでの1GHzの優れた位相ノイズ：-136dBc/Hz
• 高性能パルス変調
• 内蔵の多機能関数発生器
• 高感度の7インチLEDタッチスクリーン、小型で軽量



高性能パルス変調

1435シリーズ信号発生器は狭いパルス変調オプション（H04）を提供します。

オプションH04が最小パルス幅20ns、パルス幅範囲20ns-42s-10ns、ステップ10nsで選択されると、ゲーティングや外部トリガーなどのさまざまなトリガーモードをサポートします。また、レーダーテストに必要なパルス列も装備されています。

多機能信号発生器

この多機能関数発生器は、AM/FM/ΦM変調信号と低周波出力信号を生成するための7つの波形発生器で構成されています。2つの波形発生器は内部加算によってデュアルトーン変調信号を生成でき、AM/FM/ΦMに使用されます。

7つの波形発生器には、2つの標準関数発生器、1つのダブル関数発生器、1つのスキャン関数発生器、2つのノイズ発生器、そして1つのDC発生器が含まれています。

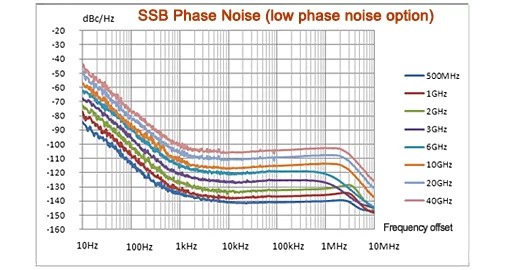

優れたSSB位相雑音

1435シリーズ信号発生器は低位相雑音オプション（H06）を提供します。

1435シリーズは、ユーザーのために2段階の位相雑音を提供します。標準の位相雑音は-101dBc/Hz（10GHz @10kHz）で測定され、低位相雑音オプションを選択すると、位相雑音は-116dBc/Hz（10GHz @10kHz）まで低くすることができます。

ユーザーは最適なコストパフォーマンスを達成するために必要に応じて位相雑音を選択できます。

高出力

1435シリーズ信号発生器は高出力オプション（H08）を提供します。

オプションH08が選択されると、1435A/B/C/Dシリーズの信号発生器の全帯域出力電力の測定値は20 dBmを超えることができ、S1435Fシリーズの信号発生器の全帯域出力電力は17 dBmを超えることができます。

高出力励起信号が必要な試験では、1435シリーズの信号発生器を使用して外部アンプなしで必要な試験信号を得ることができます。



周波数帯

• 1435A: 9 kHz to 3 GHz,
• 1435B: 9 kHz to 6 GHz,
• 1435C: 9 kHz to 12 GHz,
• 1435D: 9 kHz to 20 GHz,
• 1435F: 9 kHz to 40 GHz
